CPRモジュール

Anthony Lewis
  • 更新

REALITi 専用CPRモジュールにより、リアルタイムでフィードバックを得ることが可能です。

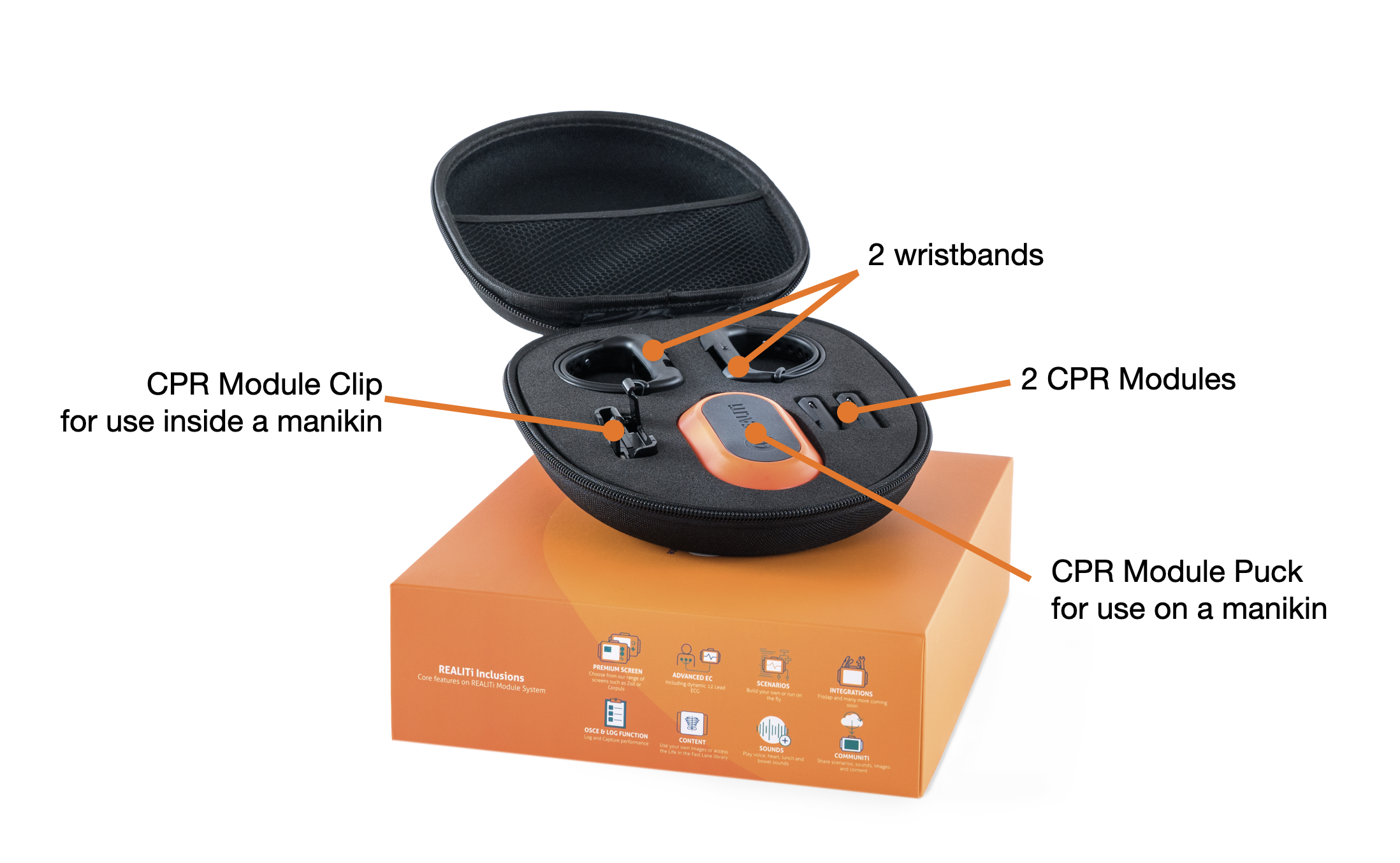

CPRモジュールキット構成内容です。

REALITi CPRモジュールによりCPRリアルタイムフィードバックと記録が可能です。

  • 速さ
  • 深度
  • リコイル



CPRカプセルにより、プレミアムスクリーン Zoll X 、Corpulsスクリーン上では、フィードバックを得ることが可能です。

Training Management System (トレーニングマネージメントシステム)では、CPRレポートが作成されます。



CPRカプセルの充電

充電にはmicro-USB ケーブルを使用します。



CPRモジュールとREALITiの接続

CPRカプセル側面のスイッチ押し電源を入れます。

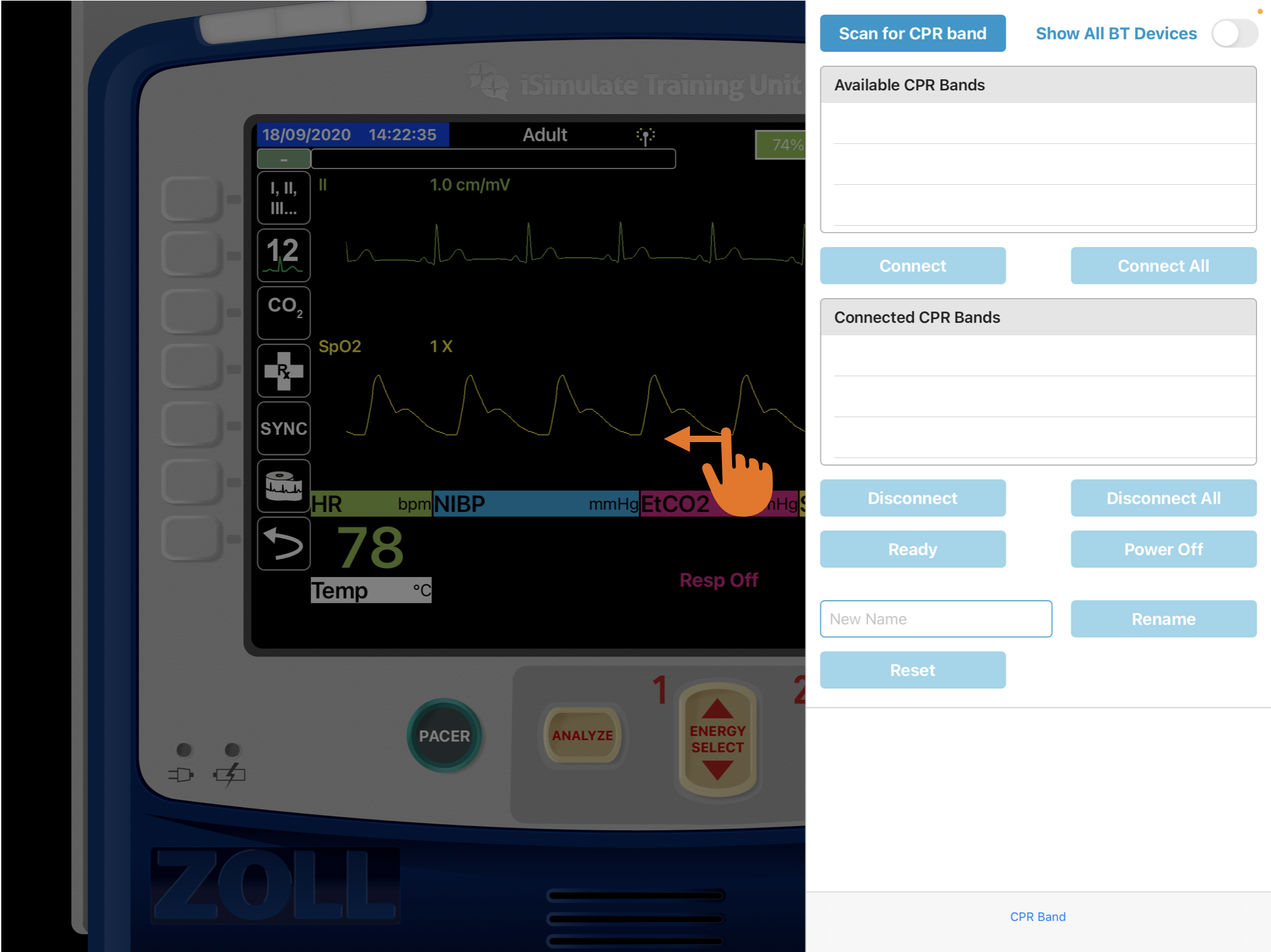

モニタースクリーン上で右から左へスワイプし、CPR接続画面を表示させます。


'Scan for CPR band' (CPRカプセルのスキャン)をタップします。

'Available CPR Bands' (接続可能なCPRカプセル)が、表示されます。
CPRカプセルの名称、REALITiシステムからの距離を表示します。


CPRカプセルマルチモード

REALITi は、同時に2台以上のCPRカプセルを接続することが可能です。 練習者が各々のCPRカプセルを持参し電源を入れている場合、シミュレーションで使用するCPRカプセルをメニュー上で選択することが可能です。 CPR時は、一度に一つのCPRカプセルの動きを検知します。


全てのCPRカプセルと接続する場合は、Connect All (全てに接続) をタップします。

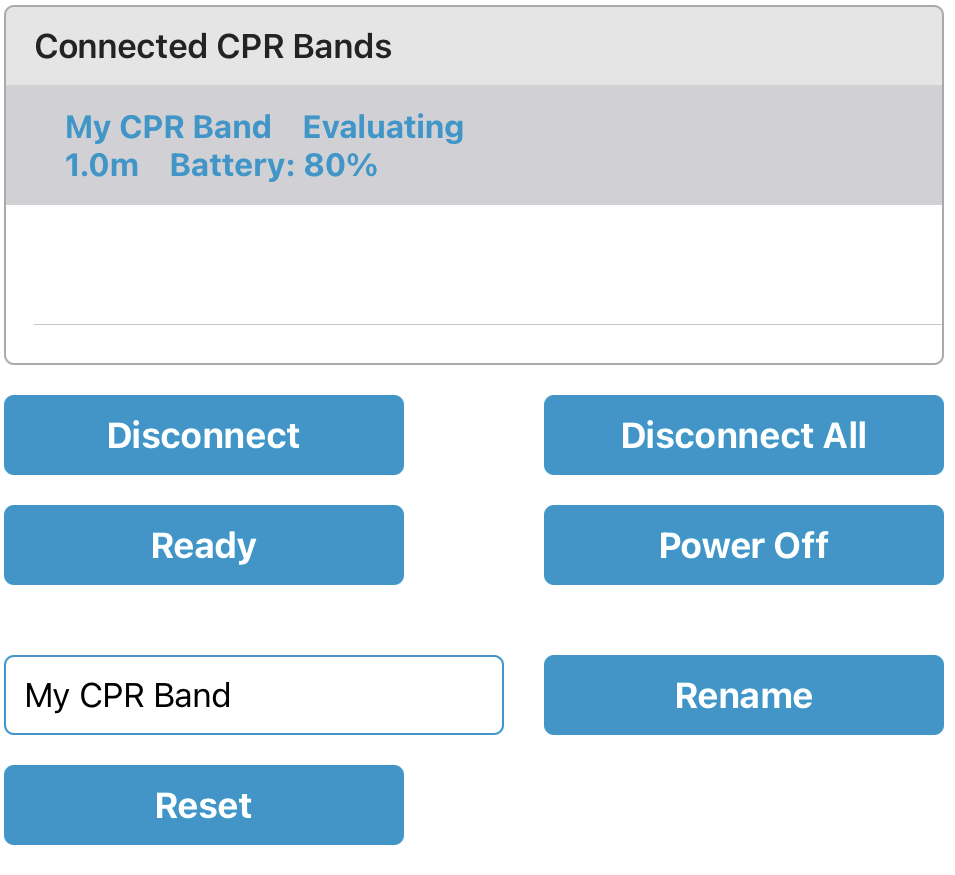

接続後 'Connected CPR Bands' box（接続確認ボックス)に、接続済みのCPRカプセル名が表示されます。 モニターiPadからの距離、バッテリーレベルも表示されます。



CPRカプセルを使用する準備が整いました。

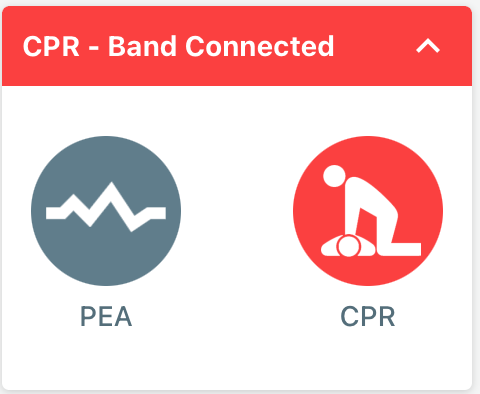

コントローラーiPad上では、CPRアイコンは赤になり'CPR - Band Connected'(CPRカプセル接続中）と表示されます。


モニタースクリーン上をタップし、CPRカプセル接続メニュを閉じて続セッションを開始します。



CPRカプセルの名称の変更

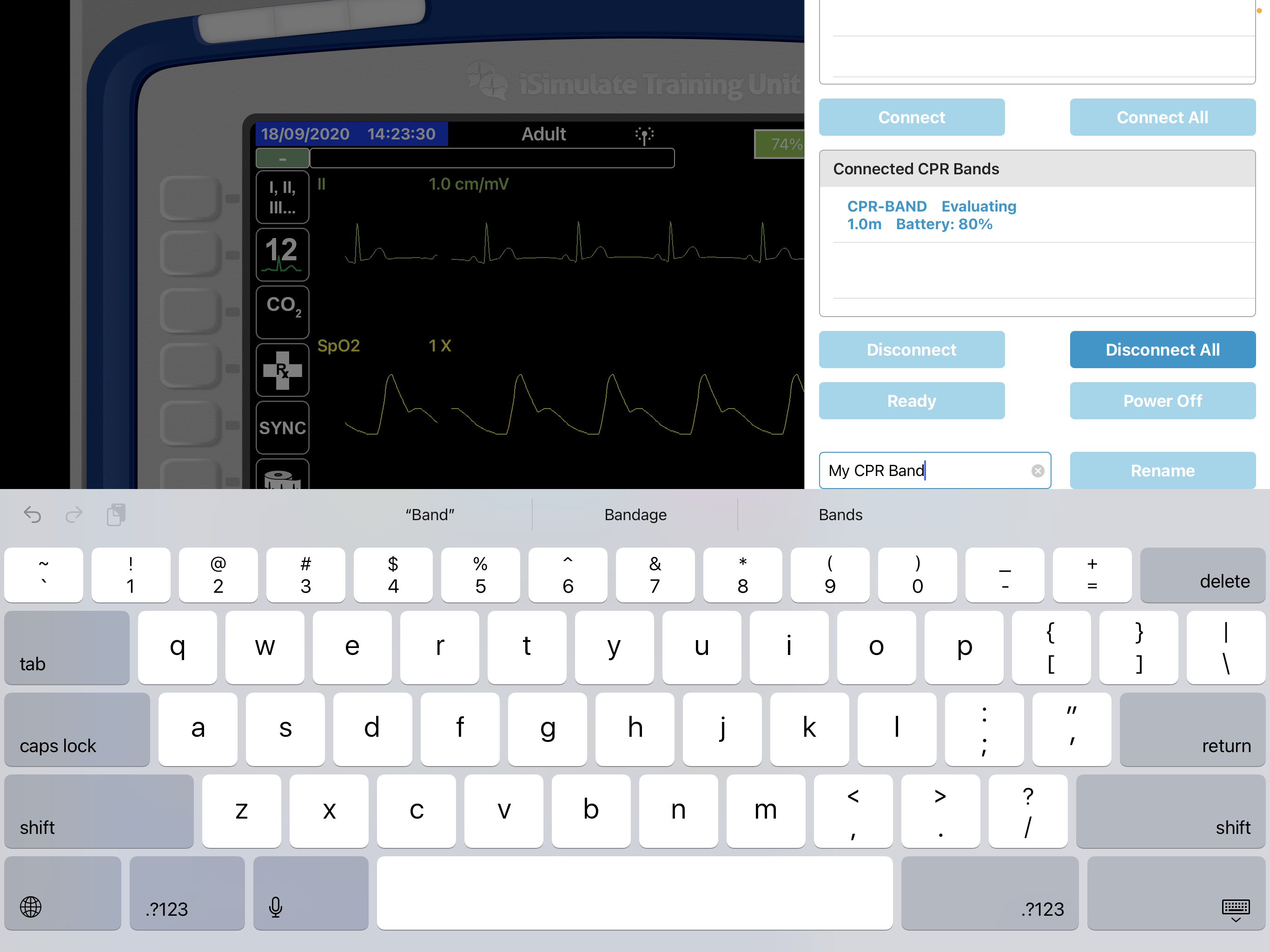

CPR接続メニューより、変更するCPRカプセルを選択し'New Name' box（新規名称)にテキストを入力します。 Rename(名称の再設定）をタップし確定します。





お持ちのマネキンを使用してのCPRカプセルの利用

マネキン内部に組み込みCPRカプセルを使用する場合、カリブレーションが必要となる場合があります。 マネキンにより構造が違うため設定が必要となります。

CPRカプセルを専用クリップケースに装填し、マネキン内部に貼り付けます。

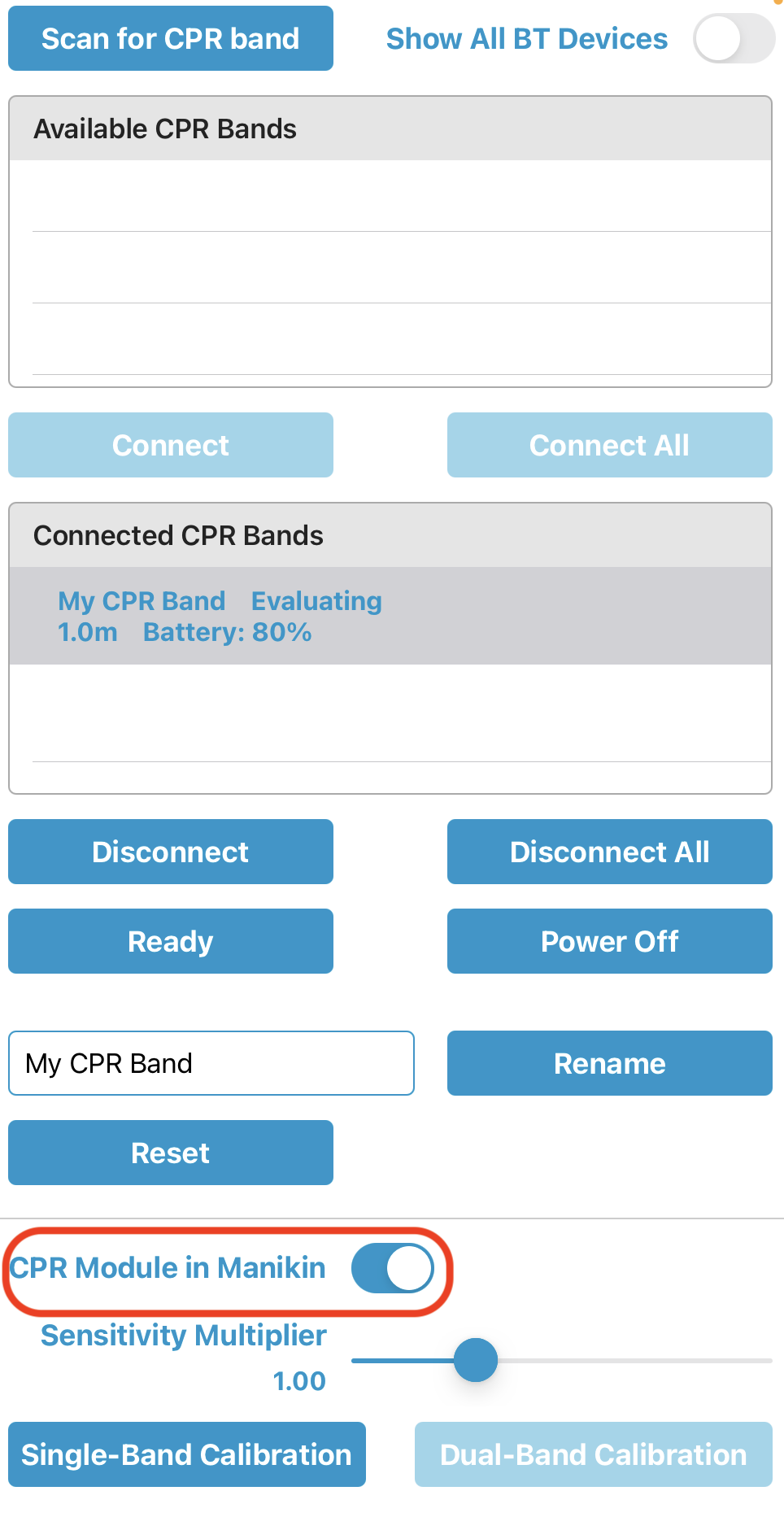

設定画面で、'CPR Module in Manikin'（CPRカプセルのマネキン内での使用)のトグルスイッチをオンにします。




CPRカプセルカリブレーション (カプセル1個のみ)


カプセル1個のカリブレーション

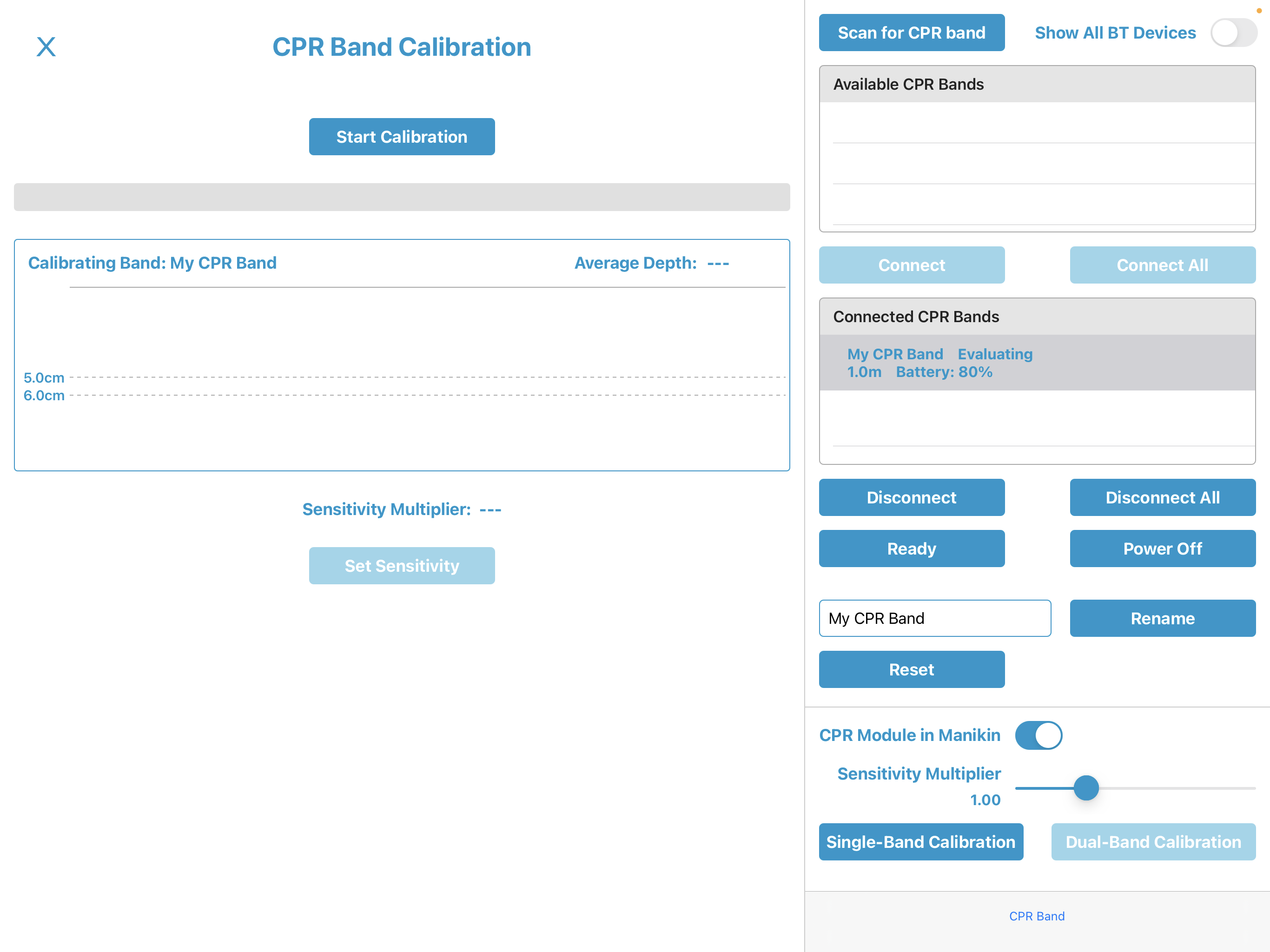

CPR Band Calibration(CPRカプセルカリブレーション)設定メニューが立ち上がります。

Start Calibration(カリブレーション開始) をタップし、カプセルが装填されたマネキンの胸骨圧迫を始めます。

胸骨圧迫深度が最大で5~6cmとなるよう圧迫します。

CPRカプセルが深度5~6cmを検知しない場合、感度調節を行う必要があります。

カリブレーションは、感度調節の平均値を設定するため最低3回は行います。

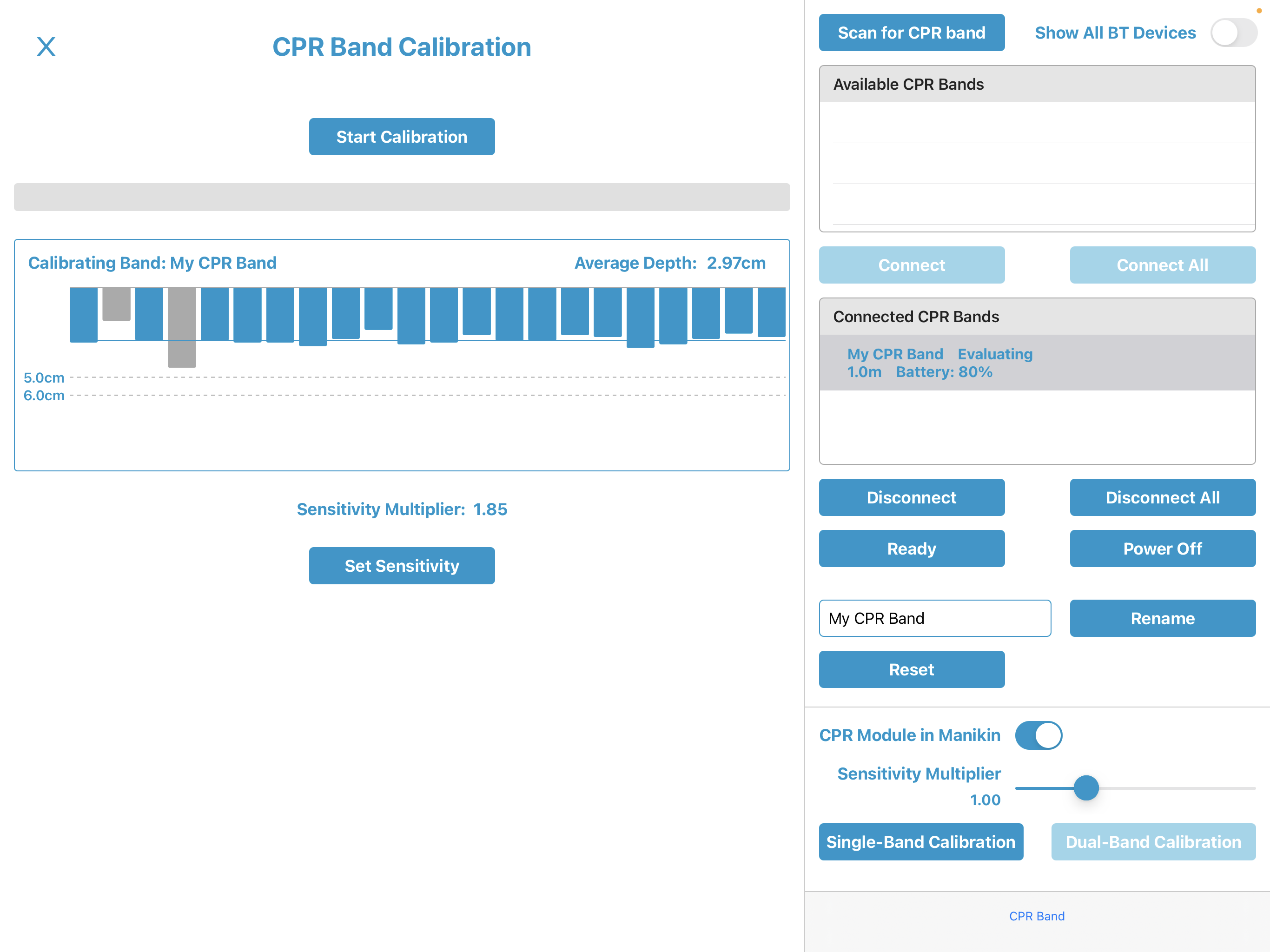

下の画像では、実際の圧迫深度よりも小さい深度が表示されているため、感度調整は1.85倍で推奨設定されています。




CPRカプセルカリブレーション (カプセル2個の場合)

カリブレーションの手順です。

  • CPRカプセル2個の電源を入れ、モニターiPadと接続します。
  • 1個目は、パック型ケースに装填します。
  • 2個目は、専用クリップケースに装填しマネキン内部にセットします。
  • 設定メニューで、マネキン内部にセットされたCPRカプセルを選択し、CPR Module in Manikin(マネキン内でのCPRカプセルの使用) のトグルスイッチをオンにします。
  • Select Dual-Band Calibration(CPRカプセルカリブレーション =カプセル2個の場合) を選択します。
  • パック型ケース装着されたCPRカプセルをマネキンの胸部に置きます。
  • 胸骨圧迫を始めカリブレーションを行います。
  • マネキン内部のCPRカプセルと胸部に置かれたCPRカプセルの両方のフィードバックが表示されます。



CPRモジュールとプレミアムスクリーンの利用

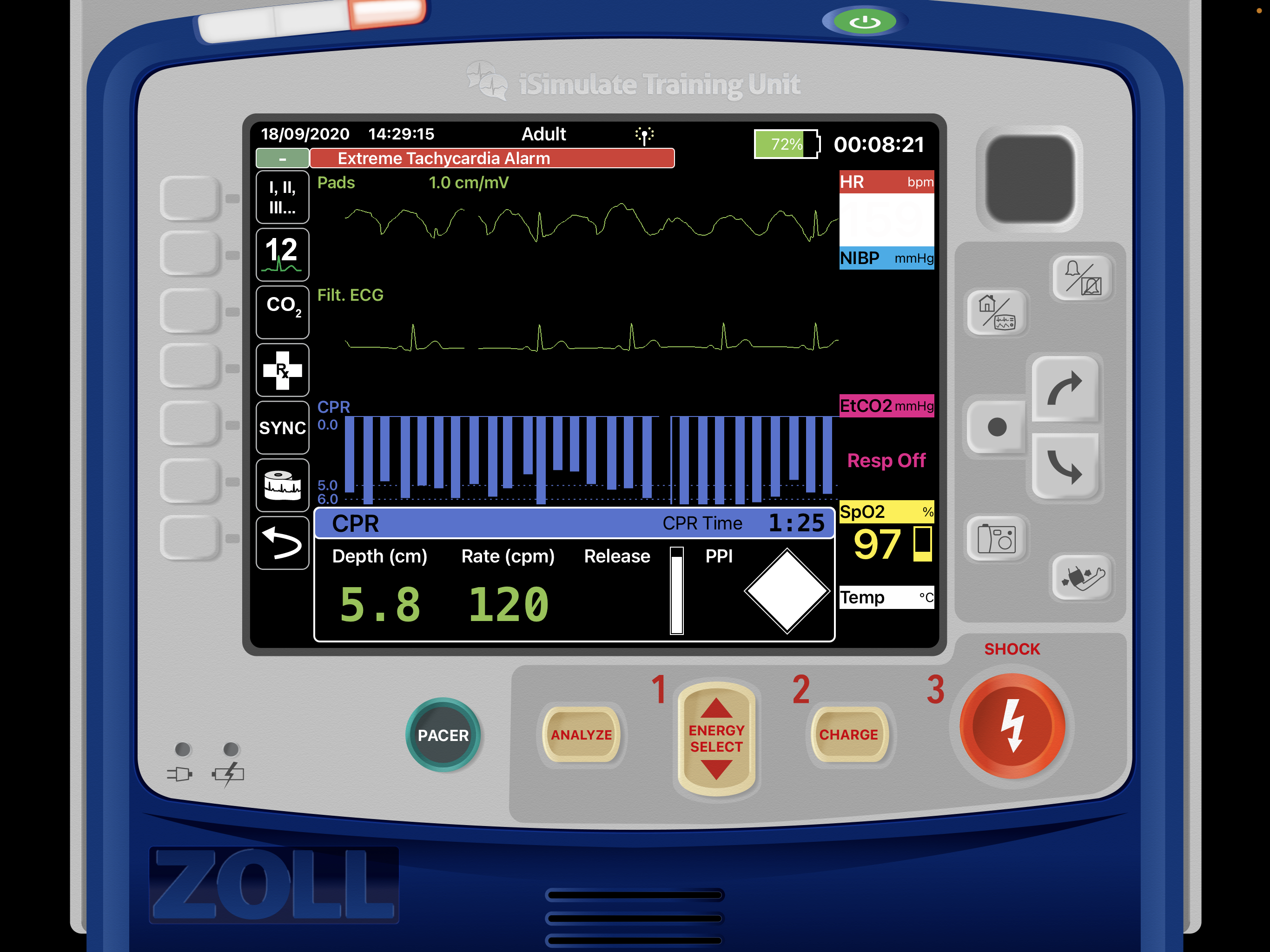

Zoll X スクリーンとの利用では, 6つのCPRフィードバック項目が表示されます。

以下の評価が表示されます。

  • See-thru(シースルー) CPR
  • 胸骨圧迫毎のゲージ表示
  • 胸骨圧迫深度
  • 胸骨圧迫の速さ
  • リリース
  • PPI
