Contrôleur - Section 2: Gestion de l'EtCO2 et de la fréquence respiratoire

Aperçu de l'ETCO2 et du contrôle de la fréquence respiratoire

Modification de la FR et de l'EtCO2

Orange valeur d'ETCO2 ou FR affichée sur le moniteur
BleuEtCO2 ou FR cible grâce au sélecteur rotatif
Gris Paramètre non sélectionné

Commutateur EtCO2/FR

Basculer entre le réglage de l'EtCo2 ou de la FR

Cadran numérique

Modifie la valeur d`ETCO2 ou de FR
Voir Aperçu des valeurs et des tracés

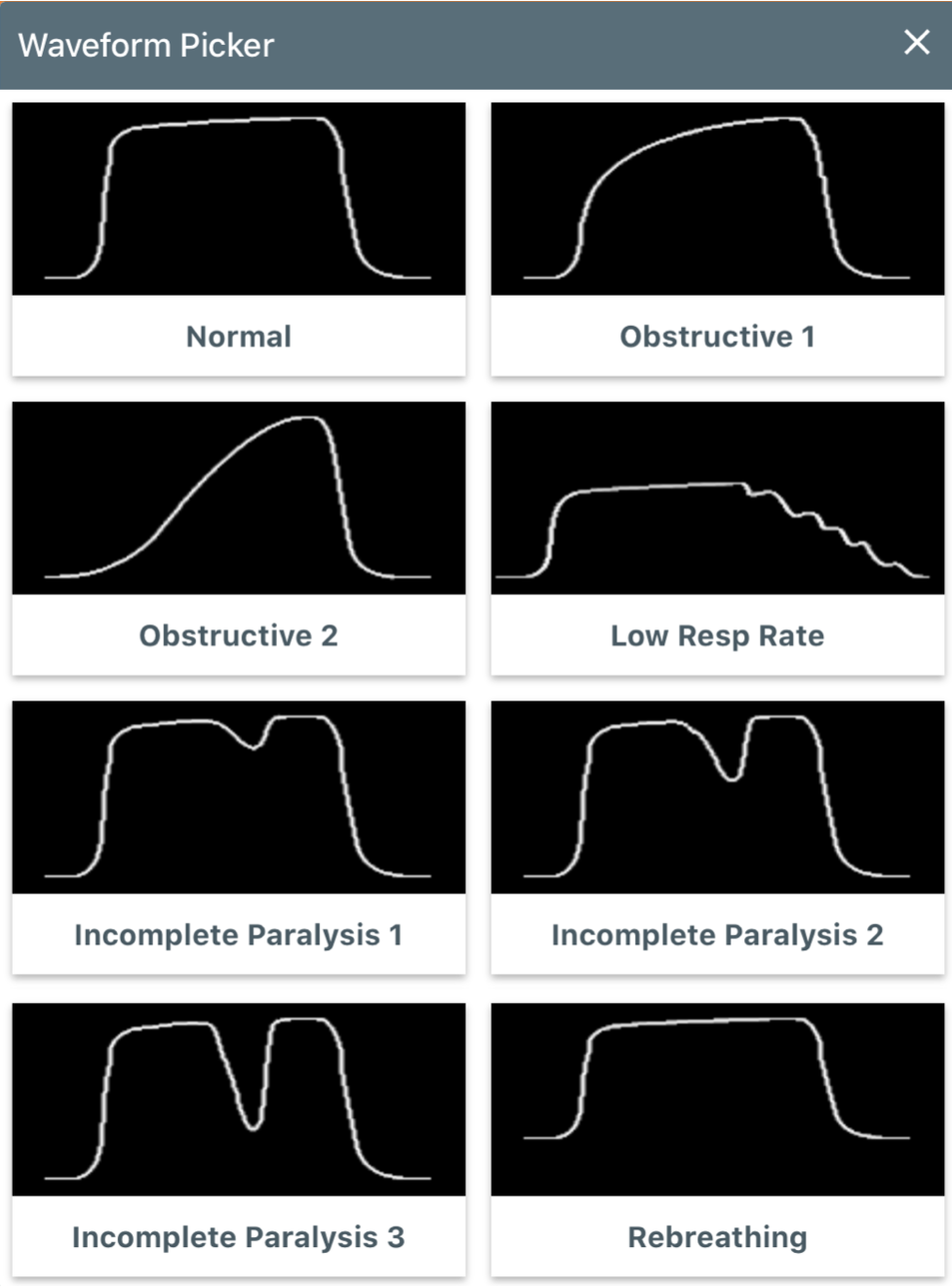

Sélecteur de la forme d'onde

Presser au centre du cadran rotatif pour afficher le sélecteur d'onde

Sélectionner la courbe de capnographie souhaitée et appuyez sur Envoyer pour l'afficher

Afficher/Masquer

Presser sur cette icône pour afficher  ou masquer  la fréquence respiratoire ou l'EtCO2 sur l'écran du moniteur.

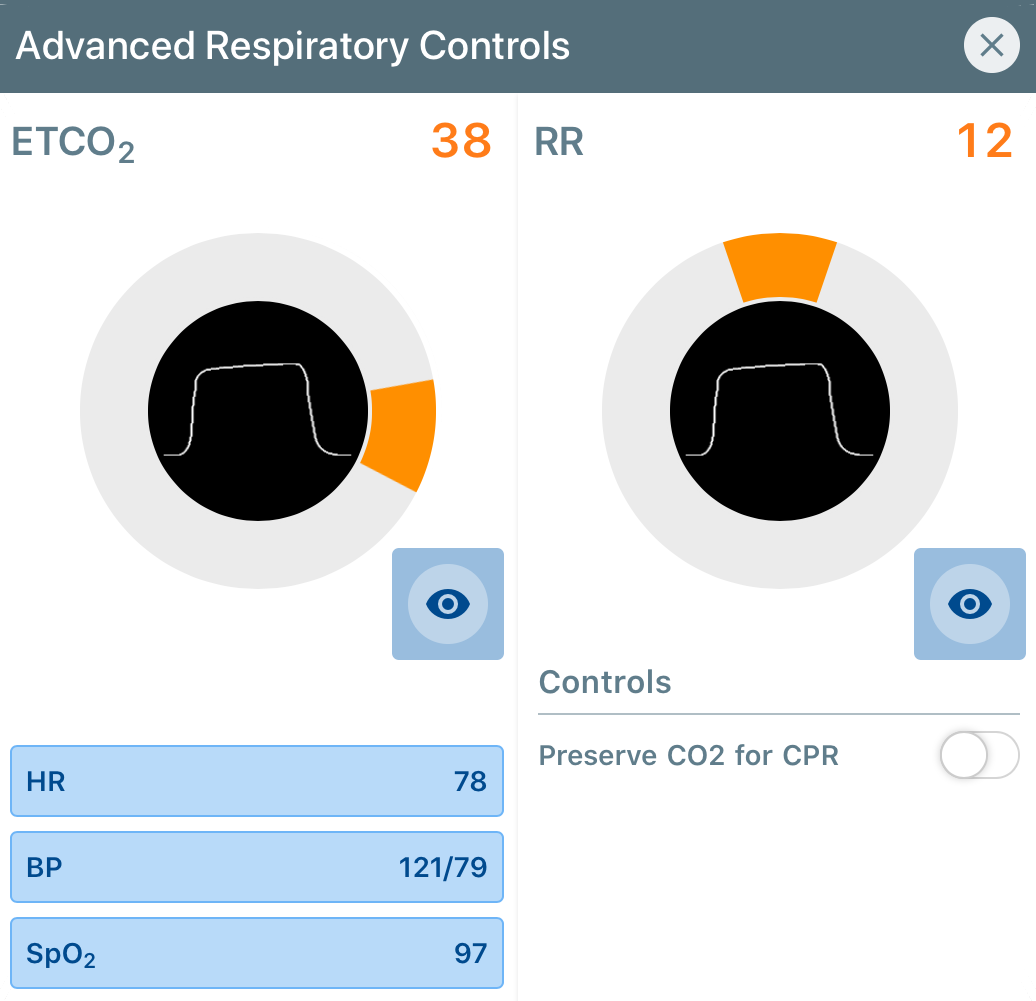

Fonctions avancées de l'EtCO2 et de la FR

Presser l'icône pour ouvrir les fonctions avancées d'ETCO2 et de FR

Le fonctionnement des cadrans rotatifs EtCO2 et FR fonctionne de la même façon que les autres cadrans. Ils permettent le contrôle simultané de l'EtCO2 et de la FR.

Conserver EtCO2 pendant la RCP

Permet de conserver la valeur d'EtCO2 ainsi que la forme d'onde au cours d'un ACR ou d'une fibrillation ventriculaire.
