Aperçu du contrôle de la FC et des ECG
Modification de la fréquence cardiaque FC

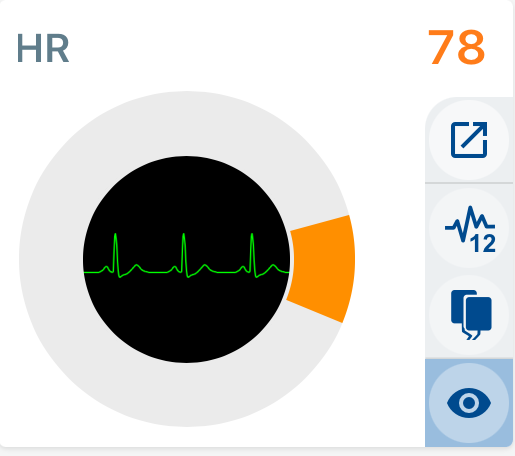

Orange correspond à la fréquence cardiaque actuelle affichée sur le moniteur
Bleu pour la fréquence cardiaque désirée qui peut être modifiée par le sélecteur rotatif.
Sélecteur rotatif
Modification de la fréquence cardiaque
ConsulterAperçu des cadrans et des valeurs numériques
Sélecteur des formes d'onde
Presser au centre du cadran rotatif pour afficher le sélecteur d'onde

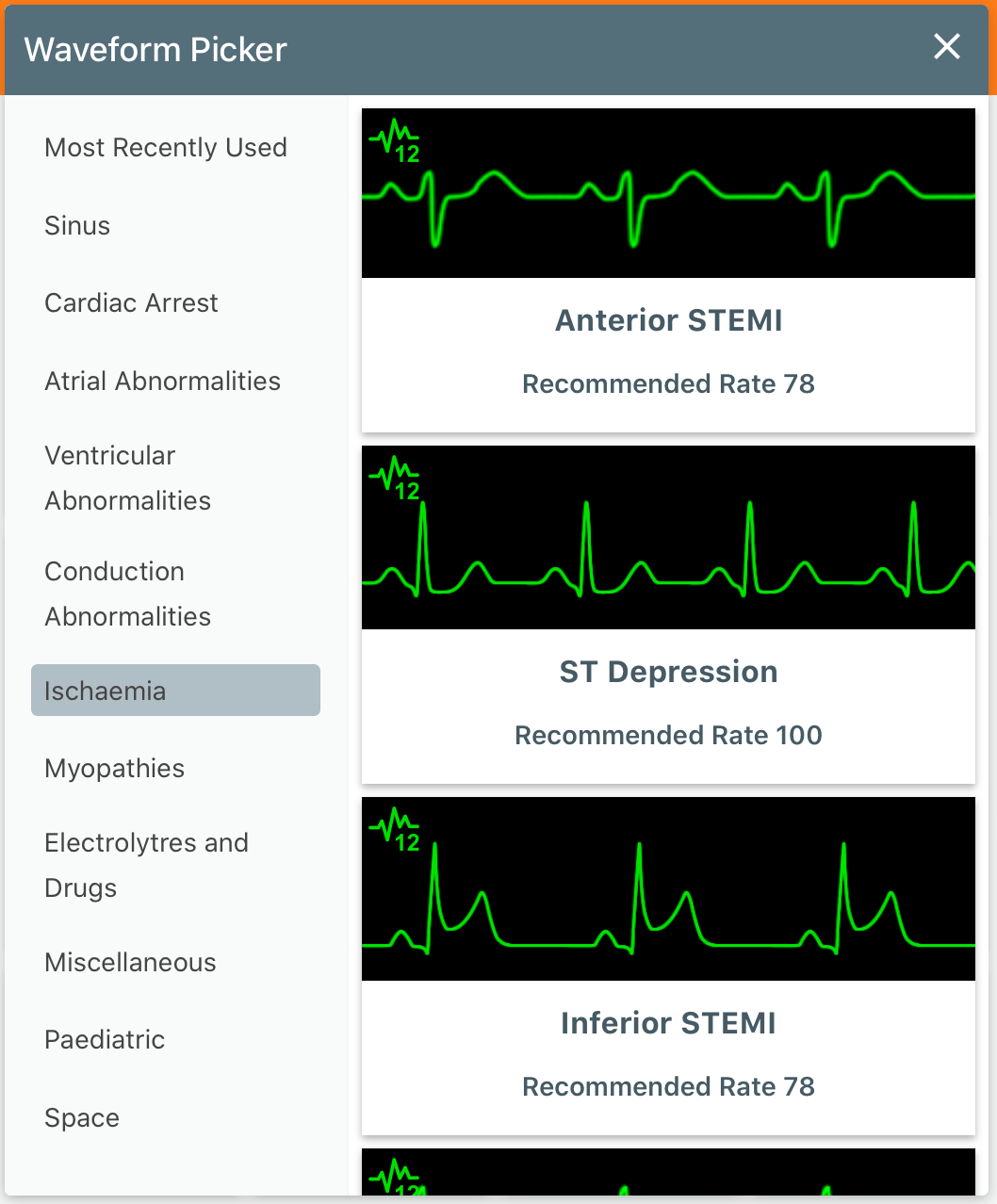

Les ECG sont organisés par catégories.
Sélectionner l'ECG souhaitée et appuyez sur Envoyer pour l'afficher sur le moniteur
Si un ECG comporte le symbole ECG à 12 dérivations , un ECG à 12 dérivations peut être affiché sur les écrans à 12 dérivations (tels que le Zoll X et le Corpuls3).
Afficher/Masquer
Appuyez sur ce bouton pour afficher ou masquer
le tracé cardiaque ou la fréquence cardiaque sur le moniteur.
La touche Pads On/Off
Presser sur le bouton pour indiquer si les électrodes de défibrillation sont branchées ou non
La touche 'Branchement des électrodes'
Presser sur cette touche pour basculer entre aucune électrode connectée, les 6 ou 12 dérivations connectés.
Fonctions avancées de la FC et placement des électrodes

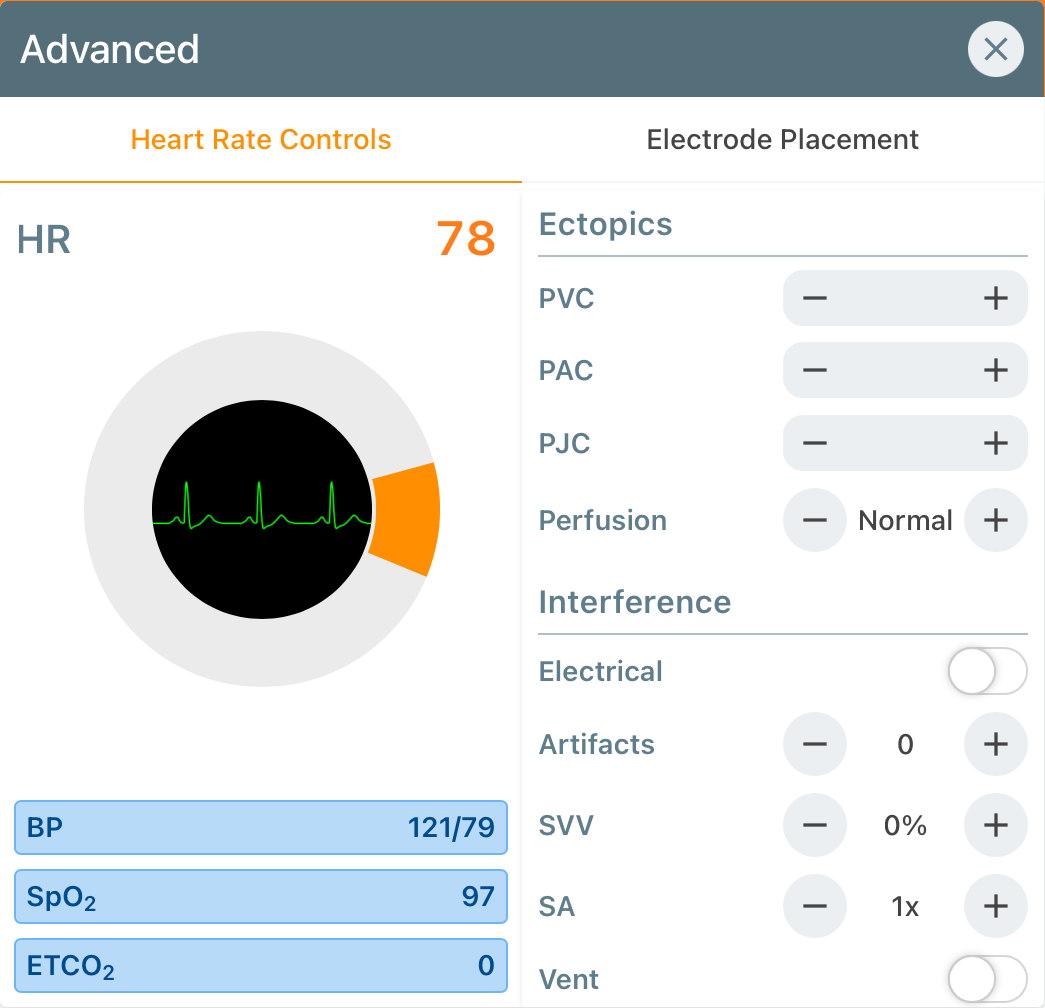

Appuyer sur cette icone afin d'accéder aux réglages avancés du tracé cardiaque et du positionnement des électrodes Ecg
Fonctions avancées de la fréquence cardiaque
Gestiondes extrasystoles, des interférences électriques, des artéfacts, de la variation du volume d'éjection et des arythmies sinusales
Sélecteur rotatif et sélecteur d'ECG
Fonctionne de la même façon que les autres sélecteurs rotatifs
Voir Gestion des paramètres et des tracés
Affichage des paramètres vitaux
Affiche les paramètres physiologiques actuels
Extrasystoles
Permet de sélectionner le type d'extrasystoles (ventriculaires, auriculaires ou jonctionnelles).
Leur fréquence de survenue peut être ajustée entre 0 (pas d'ES) et 5 (ES fréquentes).
Perfusion
Cette option permet de définir si une extrasystole donne une onde de pléthysmographie normale ou atténué lors de la survenue d'une extrasystole.

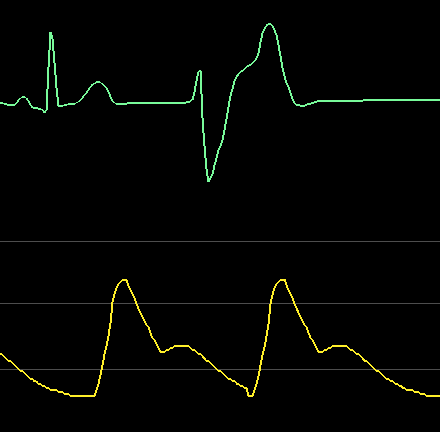

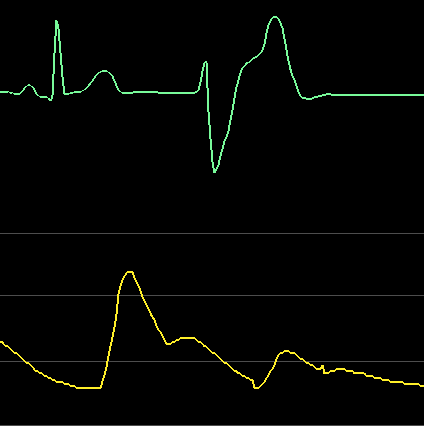

Perfusion normale Perfusion altérée
Interférence

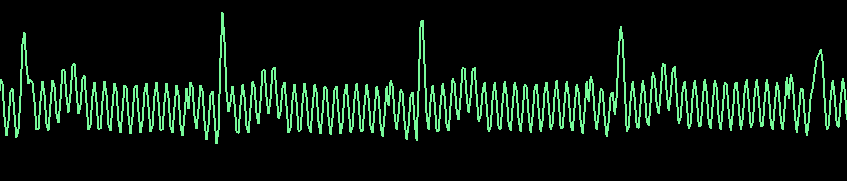

Les interférences électriques peuvent être ajoutées à tous les ECG.
Electrique
Artéfact
Les artéfacts peut être contrôlés sur une échelle de 0 à 5.

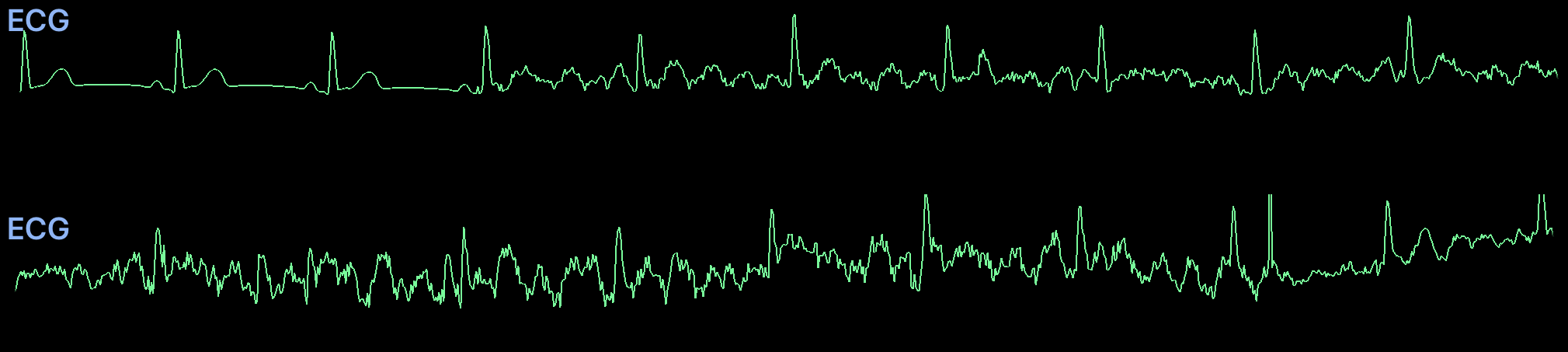

L'image ci-dessous montre des niveaux croissants d'artefacts.
Variation du volume d'éjection (SVV)
Peut être réglé de 0 à 50 %.

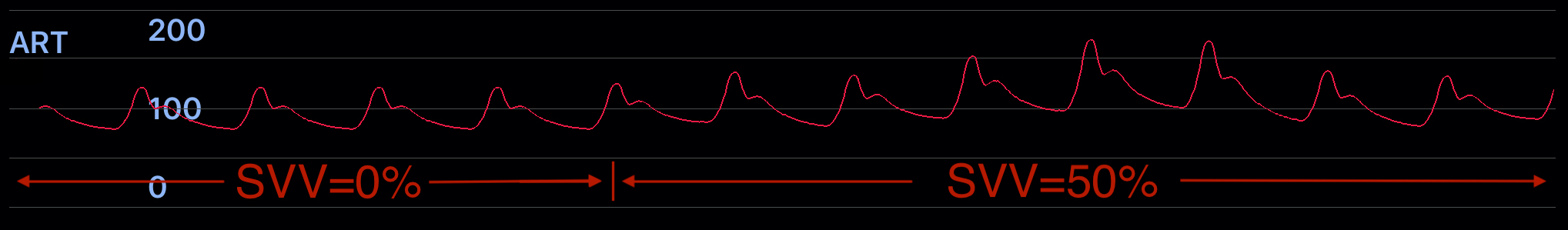

Avec l'augmentation de la SVV, la courbe de pression artérielle invasive se met à 'onduler'.
Si le commutateur Vent est utilisé, l'oscillation correspondra à un patient qui est ventilé en pression positive.
Note: la fréquence respiratoire doit être réglée à une valeur supérieure à zéro pour activer cette fonction.
Sur l'image ci-dessous, la fréquence cardiaque = 100 et la fréquence respiratoire = 20
Arythmie Sinusale (SA)
Permet de régler l'intensité d'une arythmie sinusale sur le tracé ECG.
Peut être réglée de 1x à 2.5x.
Si le commutateur Vent est activé, l'arythmie sera corrélée avec la fréquence ventilatoire du patient.
Note: la fréquence respiratoire doit être réglée à une valeur supérieure à zéro pour activer cette fonction.
Sur l'image ci-dessous, la fréquence cardiaque = 78 et la fréquence respiratoire = 20
Le tracé du haut est réglé à SA = 1x
Le tracé du bas, SA = 1.6x
Placement des électrodes et ECG 12 dérivations
Est particulièrement utile lorsd'exécution d'un scénarios DSA

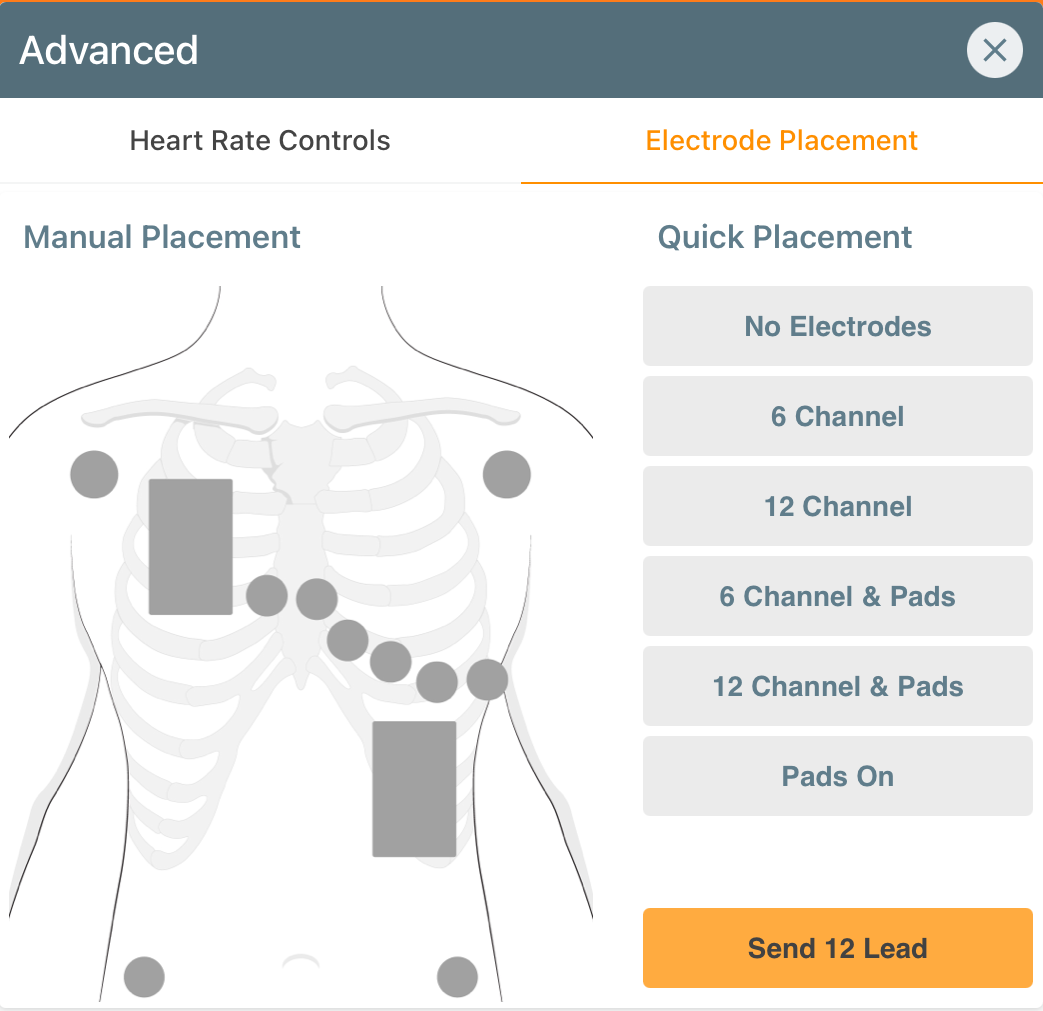

Vous pouvez sélectionner manuellement quels électrodes ou patch sont connectés (orange) ou non connectés (gris).
Vous pouvez également utiliser les raccourcis se trouvant sur la droite de la fenêtre
Pour envoyer manuellement un ECG 12 dérivations sur l'écran du moniteur ou dans le 'dossier patient', appuyez sur Envoyer 12 dérivations.
Note : Certains ECG n'ont pas de tracé à 12 dérivations associées
