Steuerung - Abschnitt 2: Einstellung Herzfrequenz und EKG

Übersicht über HF und EKG Einstellungen

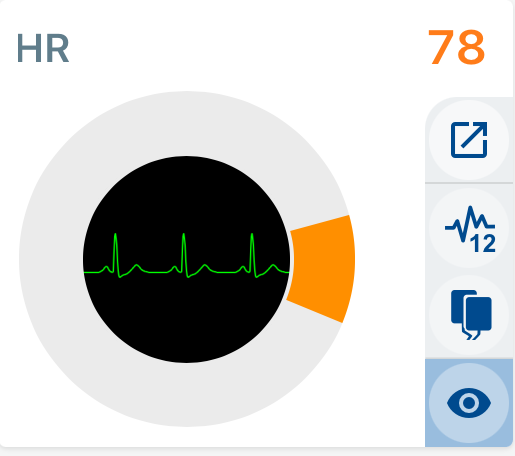

Herzfrequenz

Orange für die aktuell eingestellte Herzfrequenz,
Blau für die geänderte, neue Herzfrequenz.



Numerische Wahl

Ändert den Wert der Herzfrequenz
Siehe Übersicht der möglichen Einstellungen

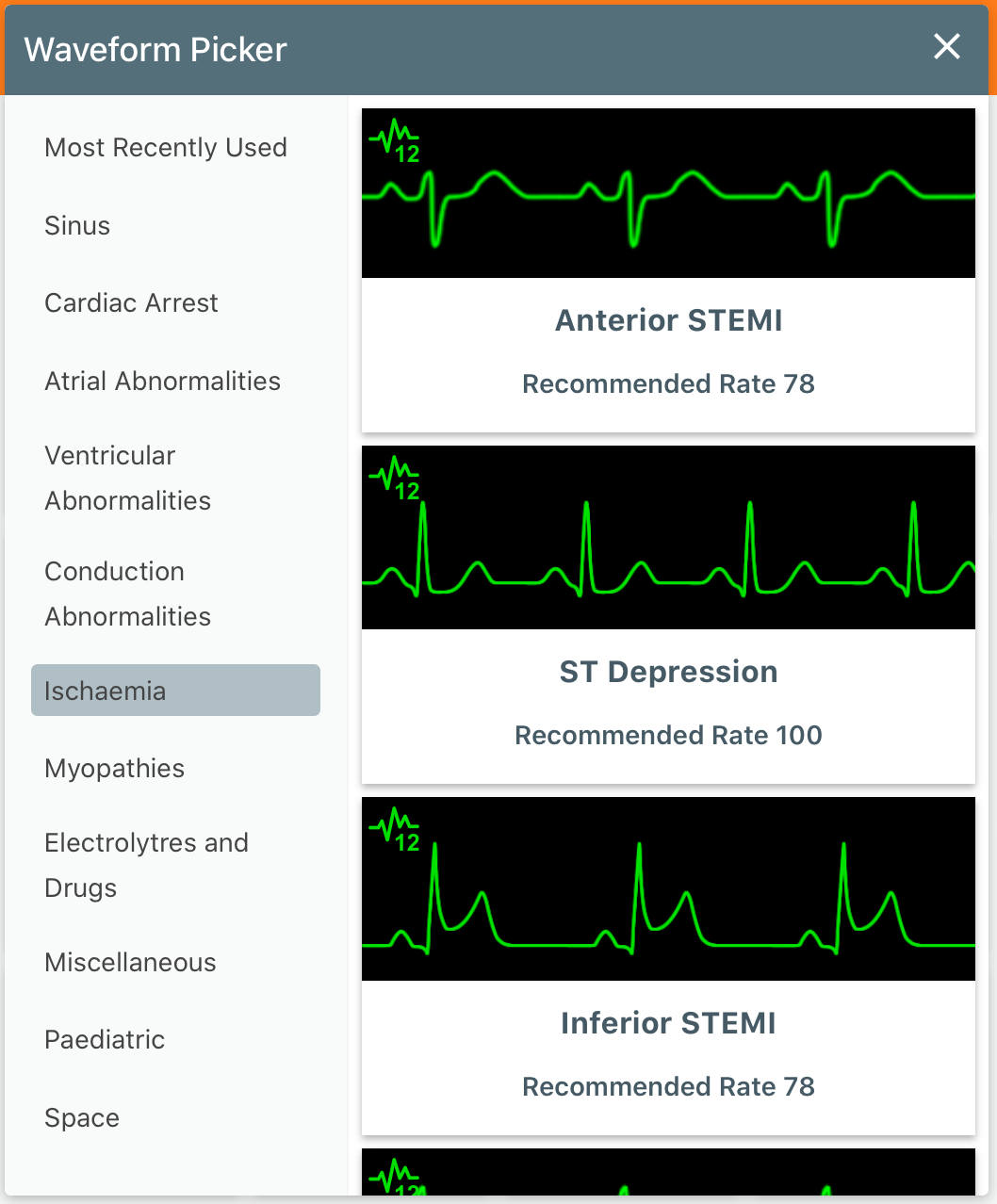

Kurvenform Auswahl

Tippen Sie auf die Mitte des Reglers, um das Menü der Kurvenformen anzuzeigen

Die EKGs sind in Kategorien geordnet.

Wählen Sie eine EKG aus und drücken Sie zum Aktivieren auf Senden

Wenn für ein bestimmtes EKG ein 12 Kanal-EKG-Symbol zu sehen ist,, kann ein 12 Kanal-EKG auf 12 Kanal-fähigen Bildschirmen angezeigt werden (z. B. Zoll X und Corpuls3).



Anzeigen/Verbergen

Tippen Sie hier, um anzuzeigen oder um die Herzfrequenz oder EKG-Wellenform auf dem Monitor zu verbergen.



Pads ein/aus Taste

Tippen Sie hier, um die Pads als verbunden oder nicht verbunden azuzeigen.



EKG-Elektroden Verbindung

Tippen Sie hier, um zwischen folgenden Optionen zu wählen: Elektroden nicht verbunden, 6-Kanal oder 12-Kanal EKG verbunden.





https://knowledge.isimulate.com/hc/article_attachments/360072344073/Advanced_Heart_Rate_Controls.PNG.

Tippe auf das Symbol , um erweiterte Herzfrequenzsteuerungen oder erweiterte Elektrodenplatzierung auszuwählen

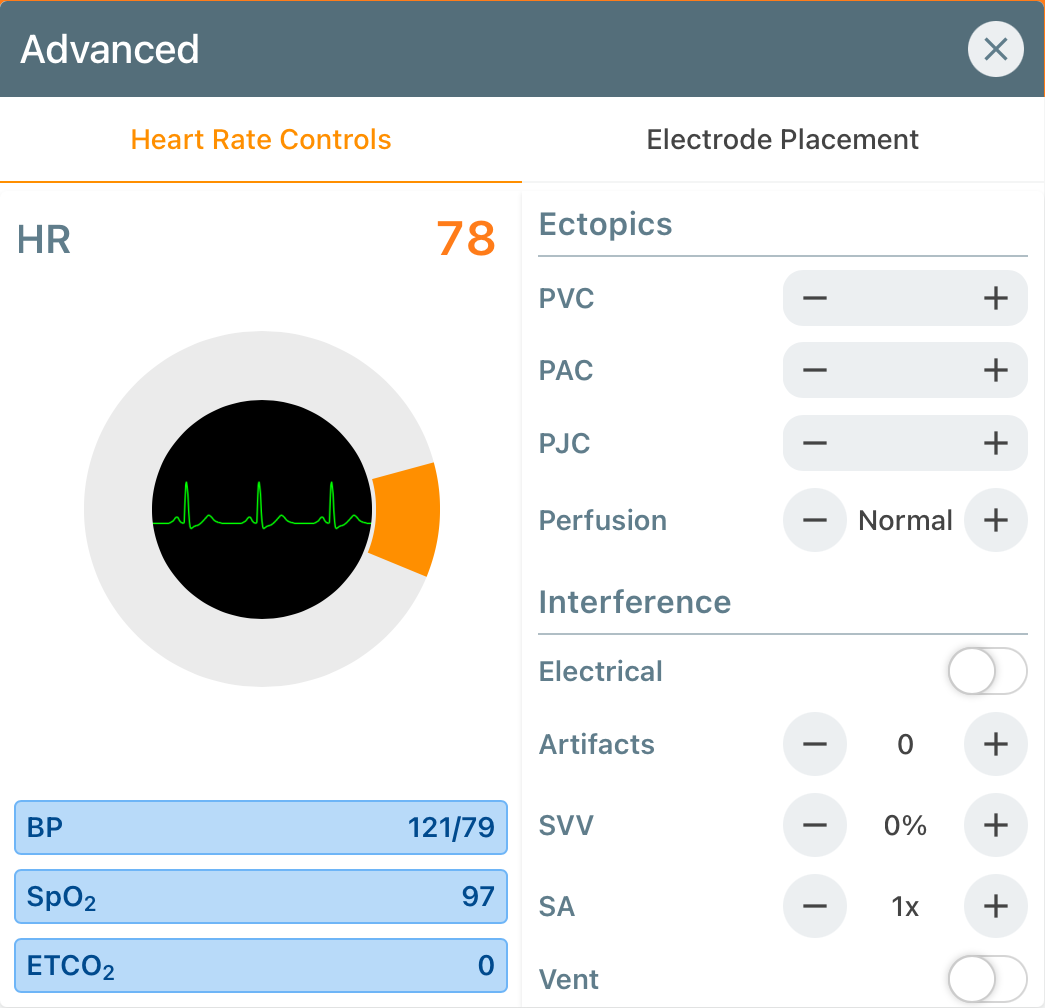

Erweiterte Herzfrequenz-Steuerung

Steuerung Ektopien, Elektrische Störungen, Artefakte,Schlag Volumen Variation und Sinus Arrhythmie



Regler

Dies funktioniert genauso wie der übliche Regler- und Kurvenformwähler

Siehe Einstellungen und Regler



Vitalzeichenanzeige

Dies zeigt die aktuellen Vitalparameter: Blutdruck, SpO2 und ETCO2



Extrasystolen

Einstellung der Häufigkeit von PVC, PJC und PAC im EKG.

Diese können zwischen 0 (keine Extrasystolen) und 5 (häufige Extrasystolen) variieren.



Perfusion

Hier können Sie wählen, ob Extrasystolen eine normale oder gedämpfte Pulswelle erzeugen

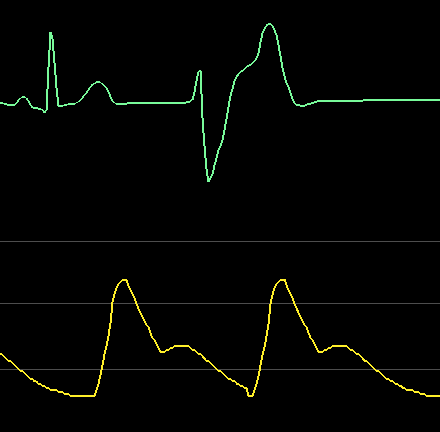

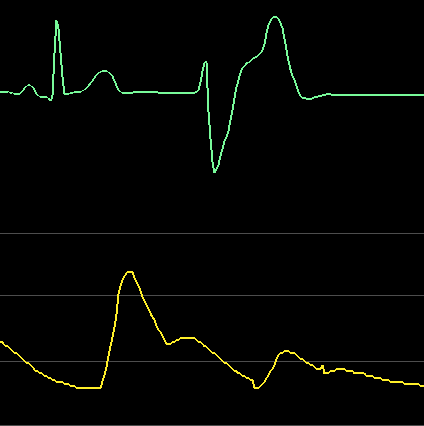

Normale Perfusion / Gedämpfte Perfusion





Interferenzen

Zu jedem EKG können sowohl elektrische Störungen als auch Bewegungsartefakte hinzugefügt werden.

Elektrische

Bewegungsartefakte

Die Stärke von Artefakten kann auf einer Skala von 0 bis 5 Skala gesteuert werden.

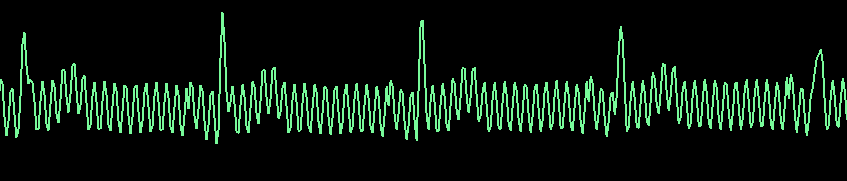

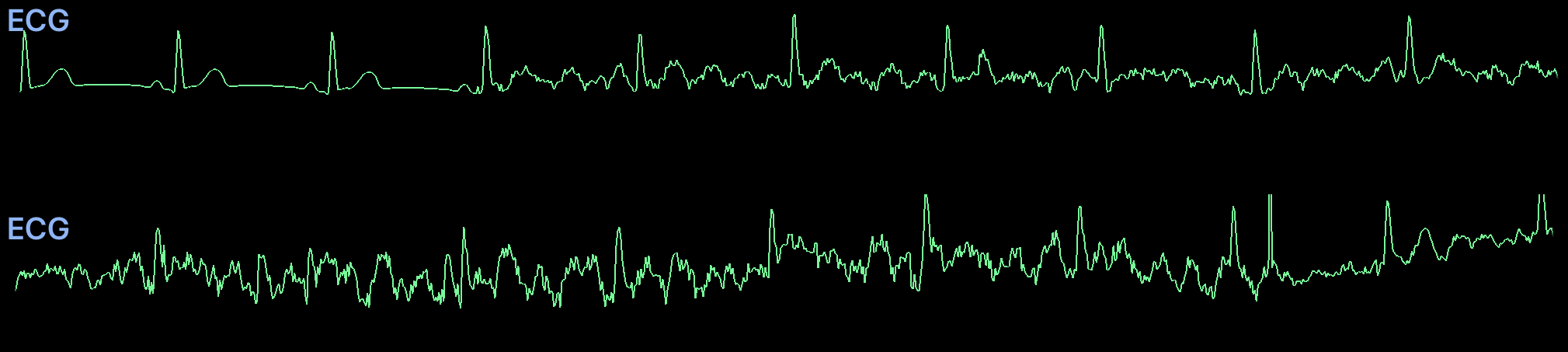

Das Bild unten zeigt zunehmende Artefaktstufen.



Schlag Volumen Variation (SVV)

Es können Werte von 0 bis 50% SVV gewählt werden.

Mit zunehmendem SVV zeigt die invasive, arterielle Blutdruckkurve mehr 'swing'.

Wird "Beatmung" aktiviert, zeigt die Druckkurve von der Beatmung abhängige Änderungen

Hinweis: die Beatmungsfrequenz muss auf einen Wert größer Null gesetzt werden, um dies zu aktivieren.

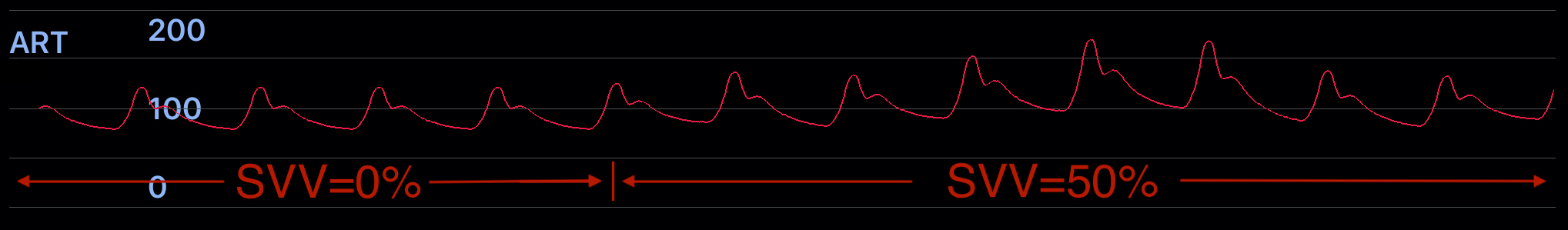

Im Bild unten ist die Herzfrequenz=100 und die Beatmungsfrequenz=20



Sinus Arrhythmie (SA)

Einstellung der Häufigkeit des Auftretens von Sinusarrhythmien

Es sind Einstellungen 1x bis 2,5x möglich.

Wird "Beatmung" aktiviert, ist das Autreten der Arrhythmie von der Beatmung abhängig

Hinweis: die Beatmungsfrequenz muss auf einen Wert größer Null gesetzt werden, um dies zu aktivieren.

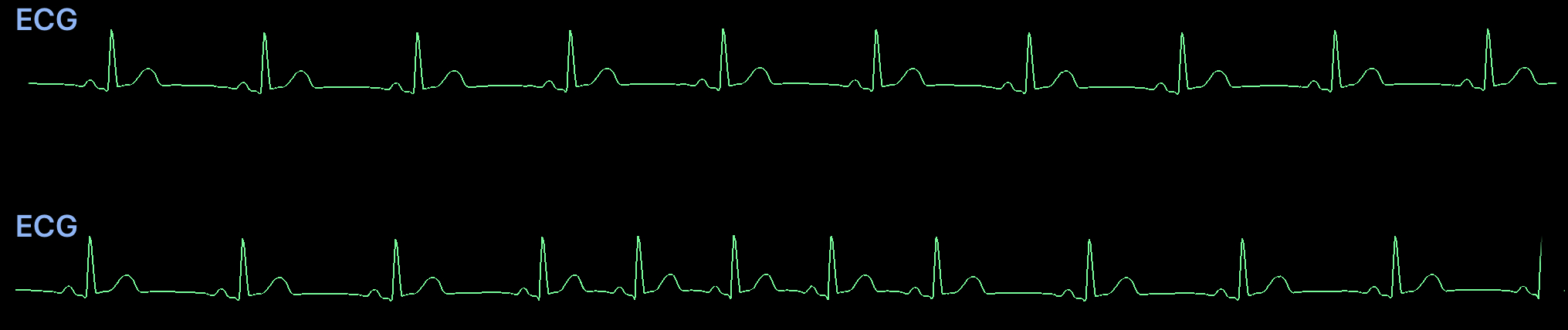

Im Bild unten ist die Herzfrequenz=78 und die Beatmungsfrequenz=20

Im oberen EKG ist die SA = 1x
im unteren EKG ist die SA = 1,6x

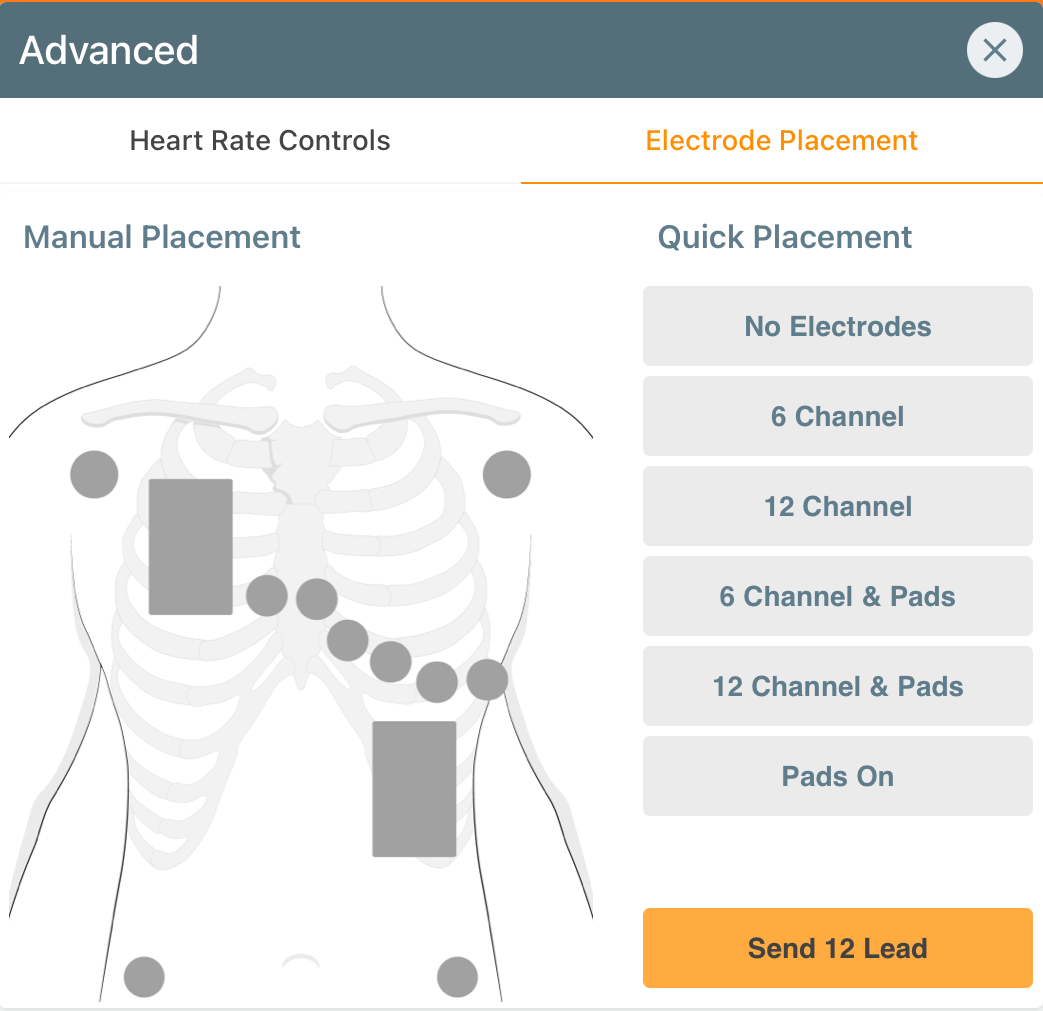

Elektrodenplatzierung und 12-Kanal EKG



Dies ist besonders nützlich, wenn Szenarien mit AEDs ausgeführt werden

Sie können einzelne Elektroden und DefiPadsdi manuell plazieren. Aktive werden orange, Inaktive grau dargestellt

Alternativ wählen Sie aus den Schnellplatzierungsoptionen

Um ein 12-Kanal EKG sofort auf dem Bildschirm anzuzeigen, tippen Sie auf 12-Kanal senden.
Hinweis: Einige EKGs haben kein zugehöriges 12-Kanal EKG





Weiter zur Steuerung für den Blutdruck
