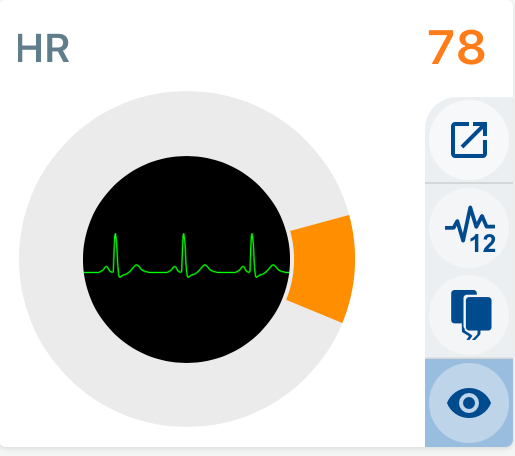

Panoramica dei Controlli HR ed ECG
Valore Numerico Frequenza Cardiaca
Arancione per Frequenza Cardiaca corrente visualizzata su Monitor
Blu per Frequenza Cardiaca target, cambiata dal Quadrante.
Quadrante Numerico
Modifica il valore di Frequenza Cardiaca
vedi Panoramica Quadranti e Valori Numerici

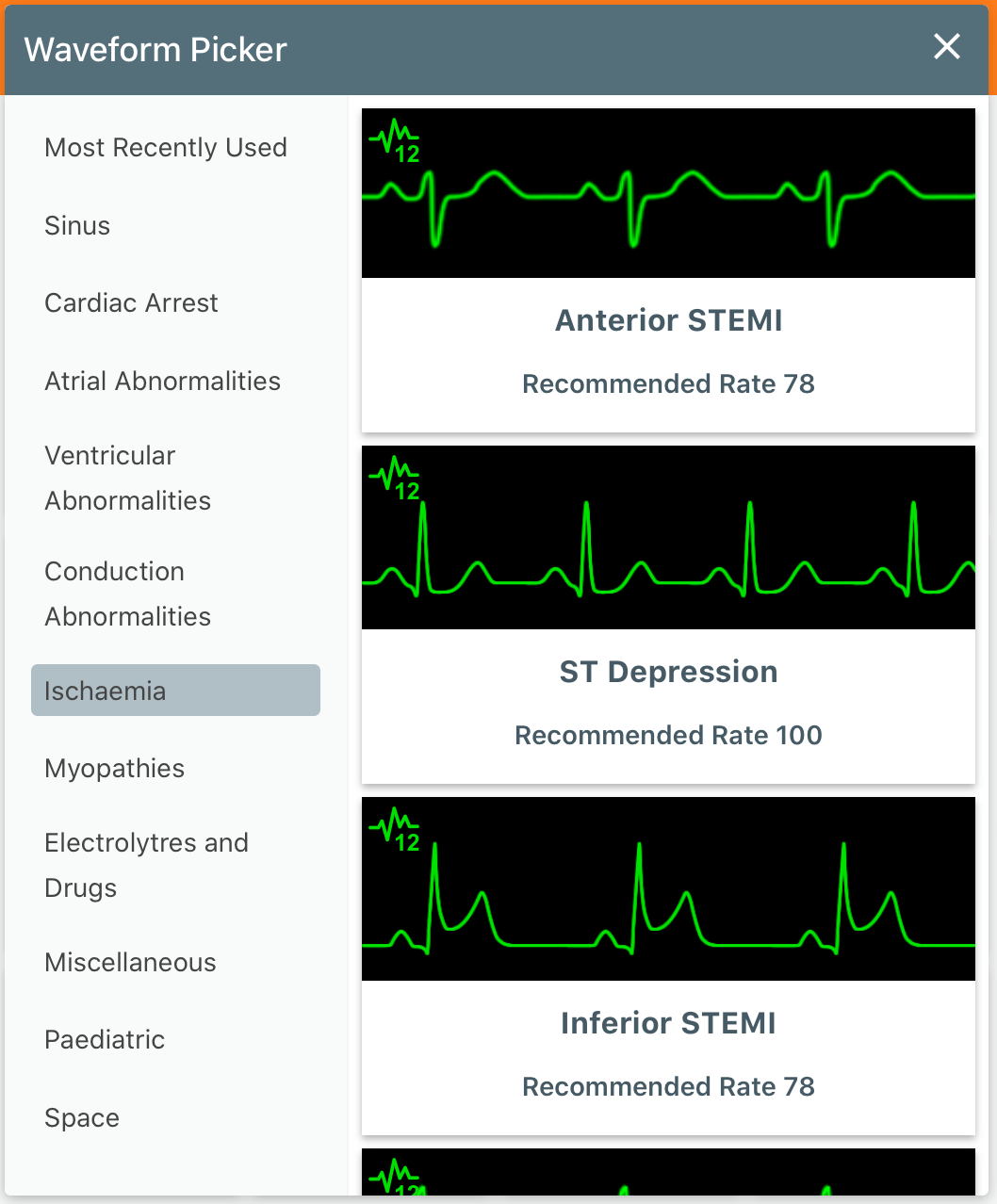

Selettore della forma d'onda
Tocca il centro del quadrante per mostrare il selettore forma d'onda
Gli ECG sono organizzati in categorie.
Scegli un ECG e premi Invia per attivare
Se un ECG ha questo simbolo accanto , vuol dire che può essere visualizzato un ECG a 12 derivazioni sugli schermi che lo supportano (come Zoll X e Corpuls3).
Mostra/Nascondi
Tocca questo per mostrare o nascondere
la Frequenza Cardiaca sul monitor.
Tasto On/Off Piastre
Toccare questo per collegare le piastre o scollegarle
Tasto di Connessione Elettrodi
Tocca questo tasto per passare tra elettrodi non collegati ed elettrodi a 6 e a 12 derivazioni collegati.
Controlli avanzati Frequenza Cardiaca e Posizionamento degli Elettrodi
Tocca l'iconaper scegliere Controlli Avanzati Frequenza Cardiaca o Posizionamento Elettrodi

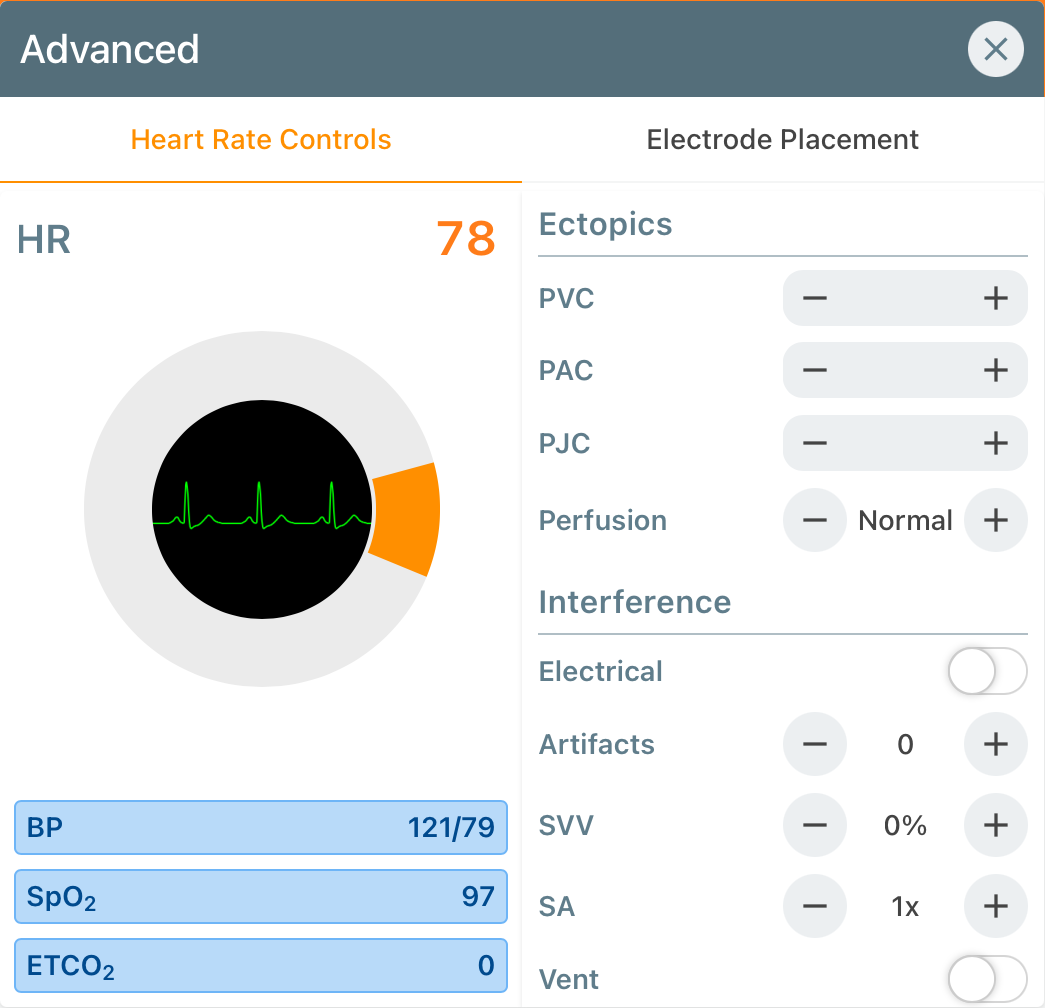

Controlli Avanzati Frequenza Cardiaca
Controllo Extrasistole, Interferenze Elettriche, Artefatti, Variazione del Volume di Eiezione e Aritmia Sinusale
Quadrante e Selettore Forma d'Onda
Funziona come il selettore della forma d'onda e il quadrante
Vedi Panoramica di Quadranti e Valori Numerici
Display Parametri Vitali
Mostra i parametri vitali di Pressione Sanguigna, SPO2 ed ETCO2 correnti
Extrasistole
Questi controllano la probabilità di extrasistole CPV, CPG e CAP come mostrato nel tracciato ECG.
Possono variare da 0 (nessun extrasistole) a 5 (extrasistole frequenti).

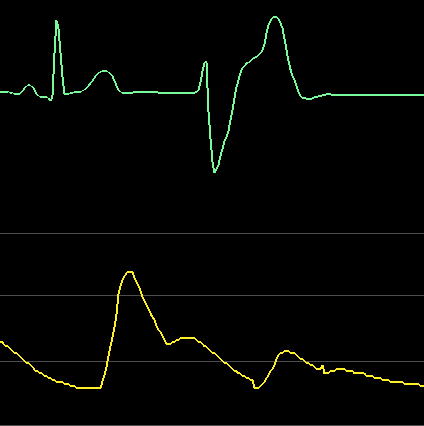

Perfusione
Questo cursore controlla se un ectopico risulti in una forma d'onda pulsatile SpO2 normalmente perfusa o in una Spo2 scarsamente perfusa.
Perfusione Normale Scarsa Perfusione
Interferenza
Possono essere aggiunti a qualsiasi ECG sia interferenze elettriche sia artefatti.
Elettrica
Artefatto
L'artefatto può essere controllato su una scala da 0 a 5.

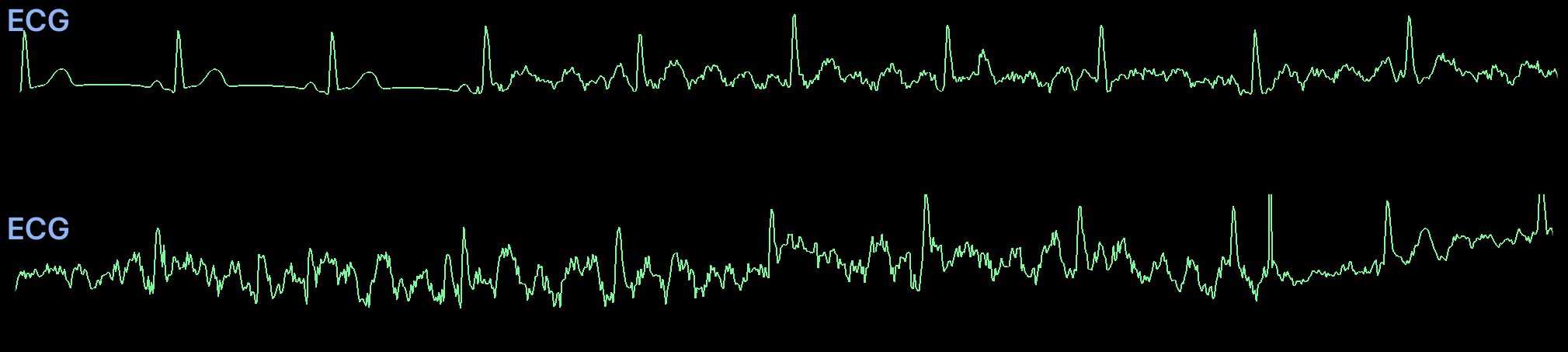

L'immagine sottostante mostra livelli crescenti di artefatto in una singola traccia.

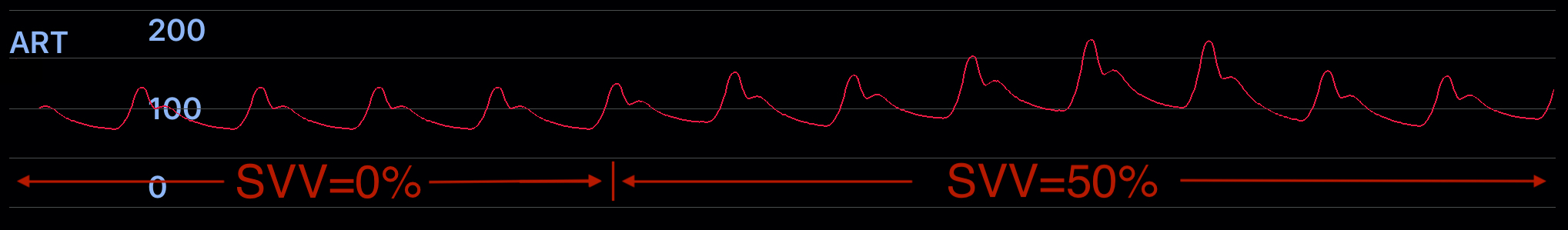

Variazione Volume di Eiezione (SVV)
Questo può essere regolato dallo 0 al 50% di SVV.
Con aumento di SVV, la forma d'onda arteriosa invasiva mostra maggiore 'oscillazione'.
Se si usa il commutatore Vent, l'oscillazione sarà coerente con un paziente ventilato a pressione positiva.
Nota: la Frequenza Respiratoria deve essere impostata su un valore maggiore di zero per attivarlo.
Nell'immagine sottostante, la Frequenza Cardiaca è = 100 e la Frequenza Respiratoria è = 20
Aritmia Sinusale (SA)
Controlla l'intensità di Aritmia Sinusale mostrata su una traccia ECG.
Può essere controllata da 1x fino a 2.5x.
Se si usa la commutazione Vent, l'aritmia sarà coerente con un paziente ventilato a pressione positiva.
Nota: la Frequenza Respiratoria deve essere impostata su un valore maggiore di zero per attivarlo.
Nell'immagine sottostante, la Frequenza Cardiaca è = 78 e la Frequenza Respiratoria è = 20
La traccia superiore ha la SA = 1x
La traccia inferiore ha la SA = 1.6x

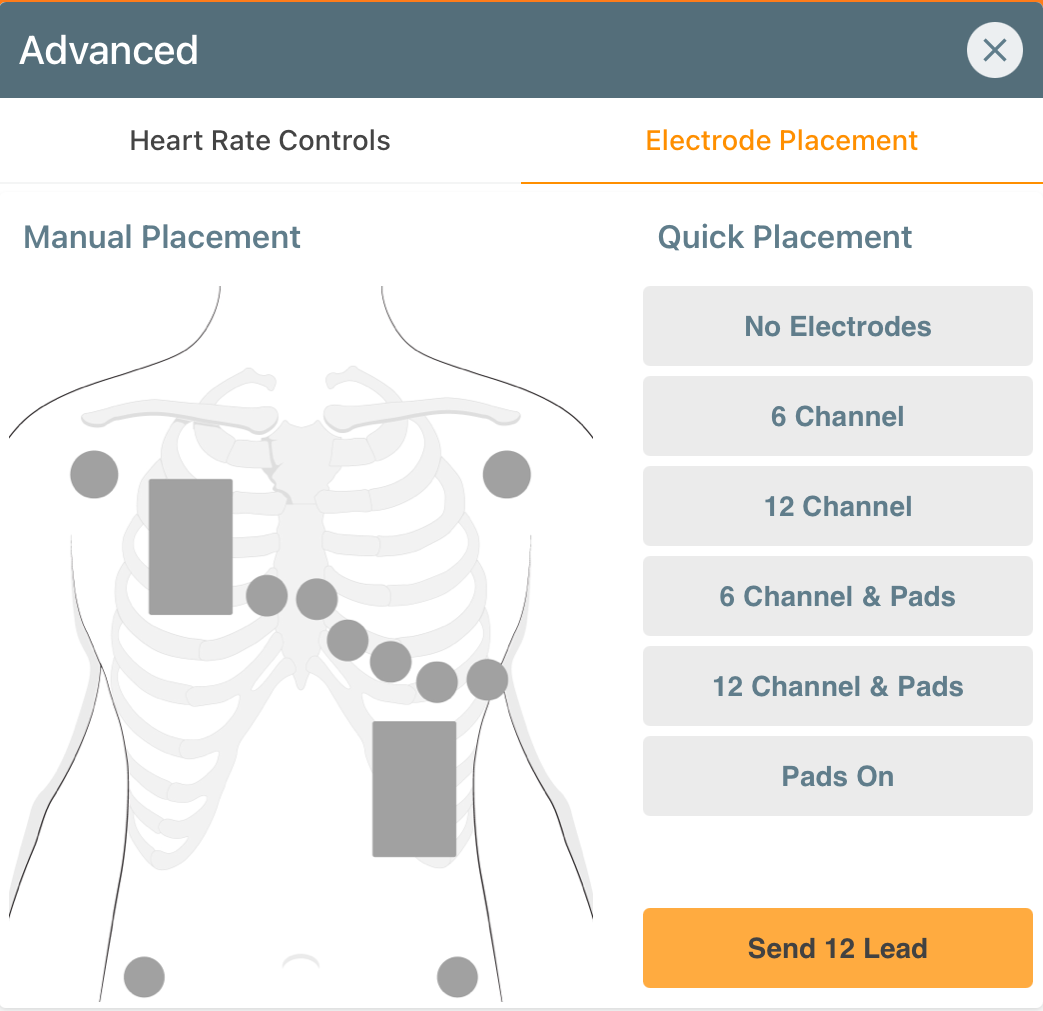

Posizionamento Elettrodi ed ECG a 12 Derivazioni
Particolarmente utile quando si eseguono scenari con DAE e DAE semiautomatici
Con il Posizionamento Manuale è possibile selezionare singoli elettrodi e piastre per attivarli (arancione) o inattivarli (grigio).
In alternativa, seleziona tra le opzioni di Posizionamento Rapido
Per inviare subito un ECG a 12 Deriv al Monitor o a Cartella Clinica, tocca su Invia 12 Deriv e l'ECG a 12 Deriv statico apparirà sullo schermo del Monitor.
Attenzione: alcune forme d'onda ECG non hanno 12 deriv associate
Prossimo argomento Controllo Pressione Sanguigna
