CPR-Modul

Das REALITi CPR Modul bietet Echtzeit-CPR-Feedback.

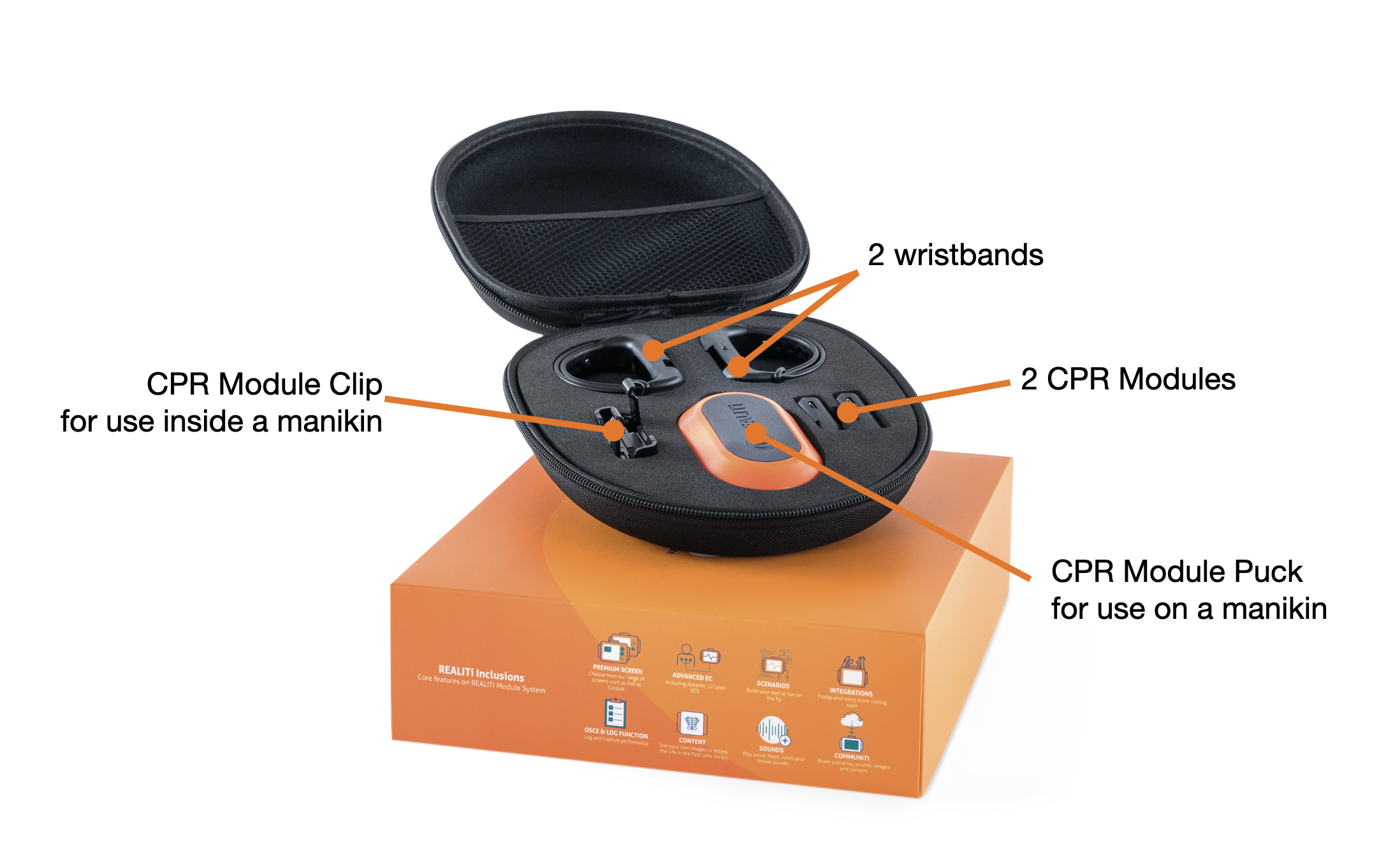

Der CPR-Modulsatz enthält

• 2 CPR-Sensoren
• 2 Armbänder, mit denen die Sensoren am Handgelenk getragen werden können.
• Einem CPR-Puck (vergleichbar Q-CPR) für die Verwendung eines Sensors während der Thoraxkompression.
• Einem Clip, mit dem ein Sensor im Inneren einer Übungspuppe platziert werden kann.

Das CPR-Modul liefert Echtzeit-CPR-Feedback und zeichnet auf

• Kompressionsfrequenz
• Eindrucktiefe
• Entlastung

Das CPR-Modul aktiviert CPR-Feedback-Funktionen auf Premium-Bildschirmen wie dem Zoll X, Philips MRx und Corpuls.

In Verbindung mit dem Training Management Systemwird ein CPR-Bericht zur Überprüfung erstellt.

Laden des CPR-Moduls.

Schließen Sie zum Laden ein Micro-USB-Kabel an das CPR-Modul an und verbinden Sie dieses mit einem Ladegerät.

Verbinden des CPR-Moduls mit REALITi

Schalten Sie das CPR-Modul ein, indem Sie die Taste an der Seite drücken.

Wischen Sie bei laufendem Monitorbildschirm in REALITi von der rechten Seite des Bildschirms nach innen, um das CPR-Anschlussmenü zu öffnen.

Tippen Sie auf 'Nach CPR-Band suchen'

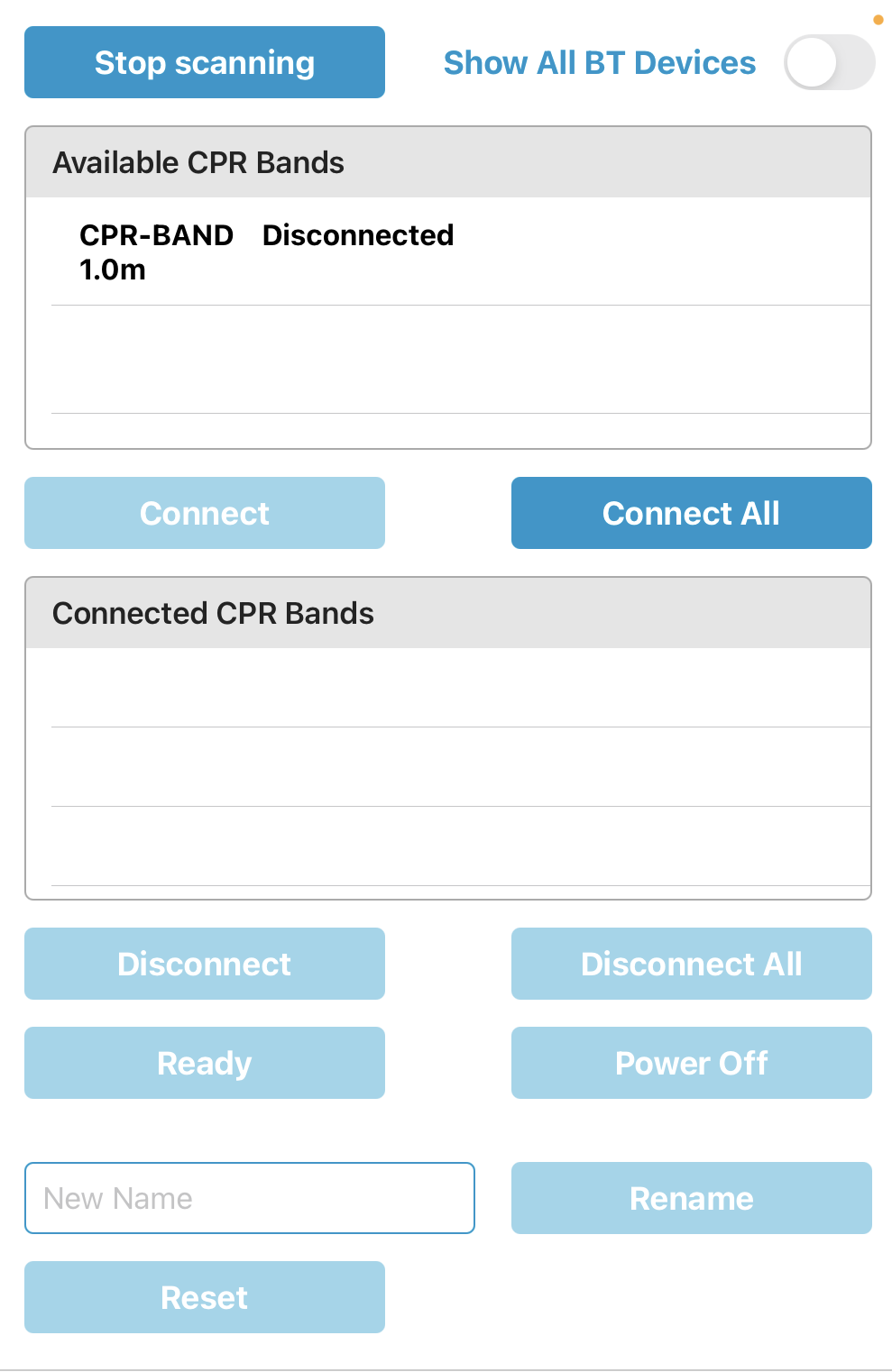

Falls verfügbar, wird das CPR Band in 'Verfügbare CPR Bands' angezeigt.
Zeigt den Namen der CPR Band und die Entfernung vom iPad an.

Mehrere CPR-Bänder

Mit REALITi können mehrere CPR-Sensoren gleichzeitig angeschlossen werden. Dies ist besonders nützlich, wenn Personen es vorziehen würden, ihren eigenes CPR-Sensormit dem Armband zu tragen. REALITi erkennt, welcher CPR-Sensor zu einem bestimmten Zeitpunkt für die Herzdruckmassage verwendet wird.

Um einen einzelnen CPR-Sensor zu verbinden, tippen Sie auf den CPR-Sensor, den Sie verbinden möchten, und tippen Sie dann auf Verbinden. Um alle verfügbaren CPR-Sensoren zu verbinden, tippen Sie auf Alle verbinden.

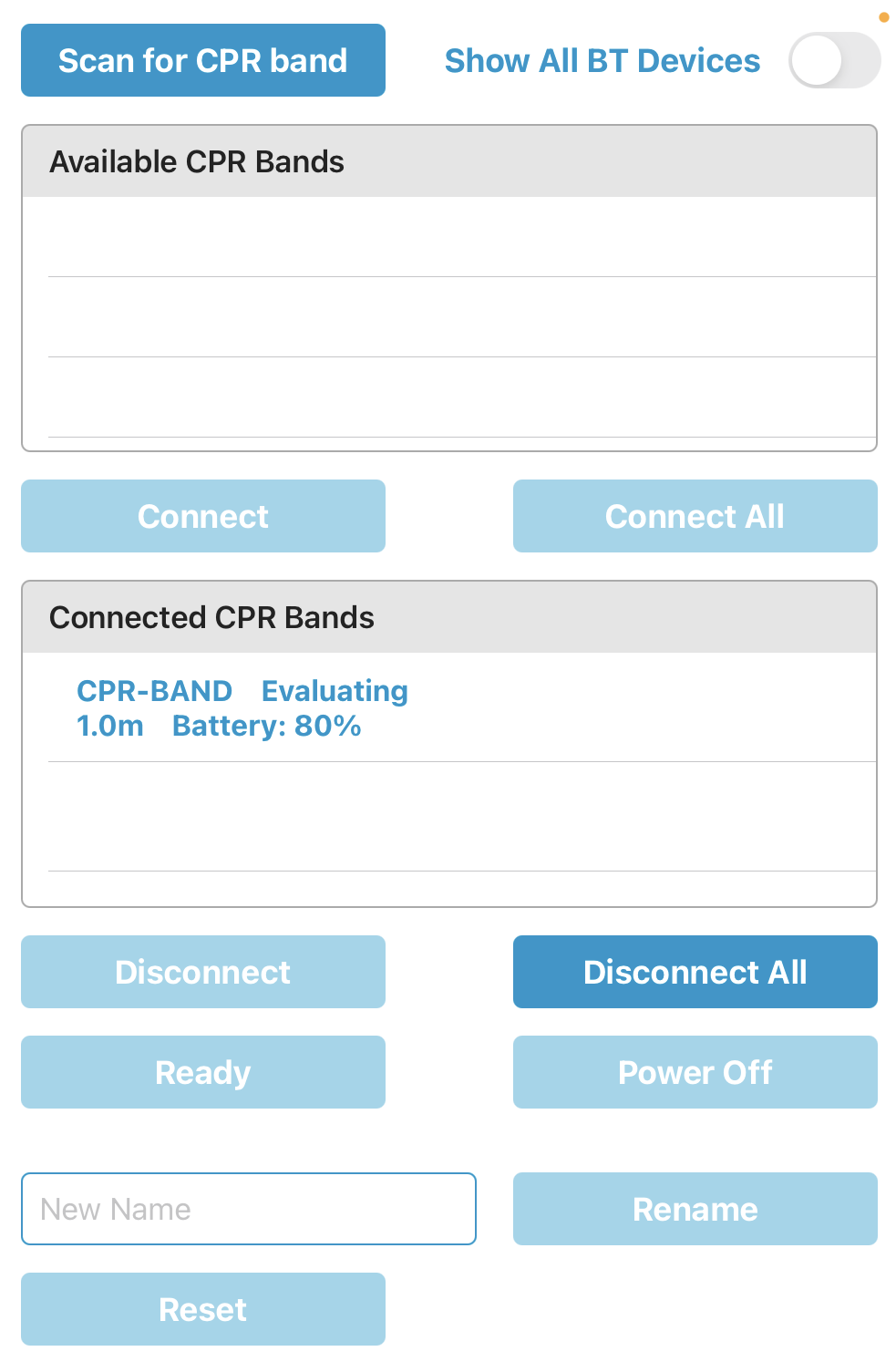

Nach dem Verbinden wird der CPR-Sensor im Feld "Verbundene CPR-Sensoren" angezeigt.

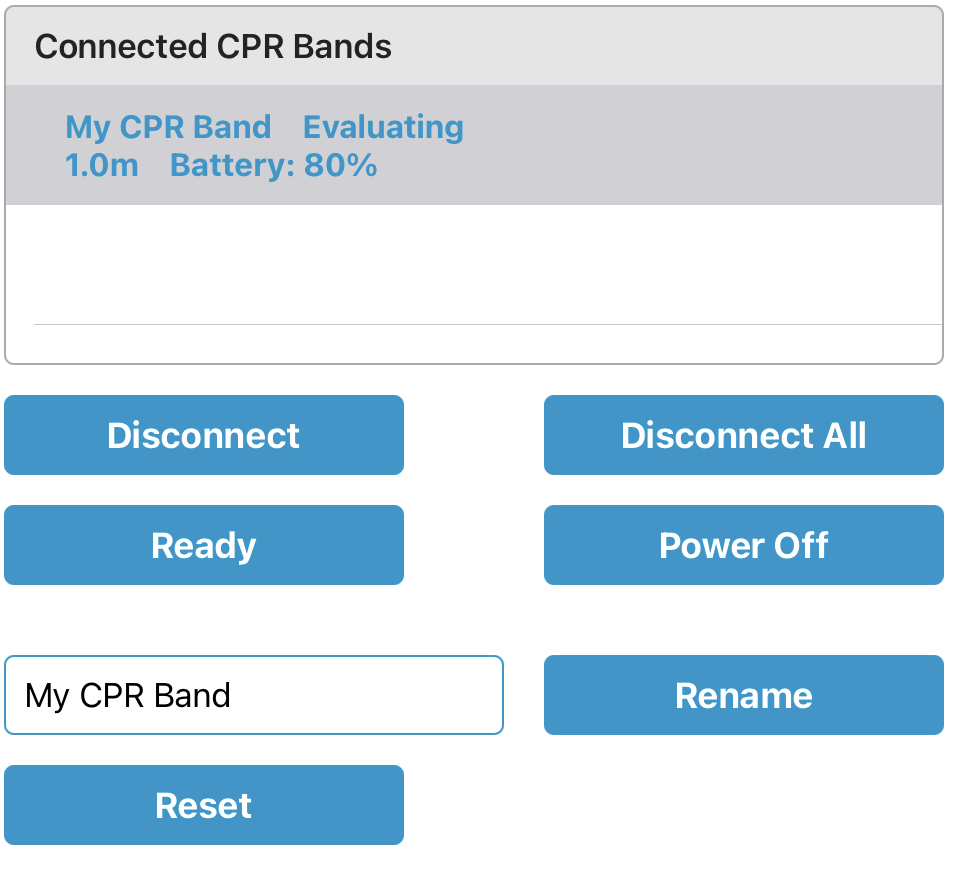

Die Entfernung des CPR-Bandes vom iPad und dem Akkustand werden ebenfalls angezeigt.

Das CPR-Band ist nun einsatzbereit.

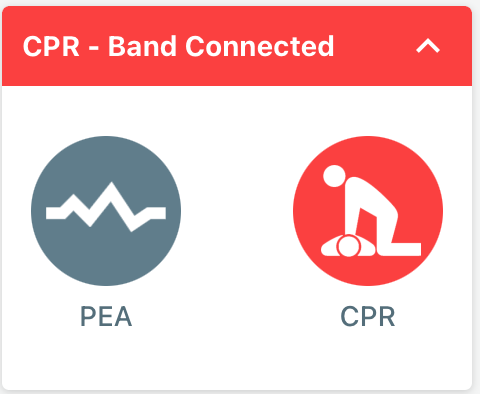

Auf dem Steuerungs-iPad wechselt die CPR-Steuerung auf Rot und zeigt "CPR-Sensor verbunden" an.

Tippen Sie auf den Monitor Bildschirm, um fortzufahren.

Umbenennen eines CPR-Bands

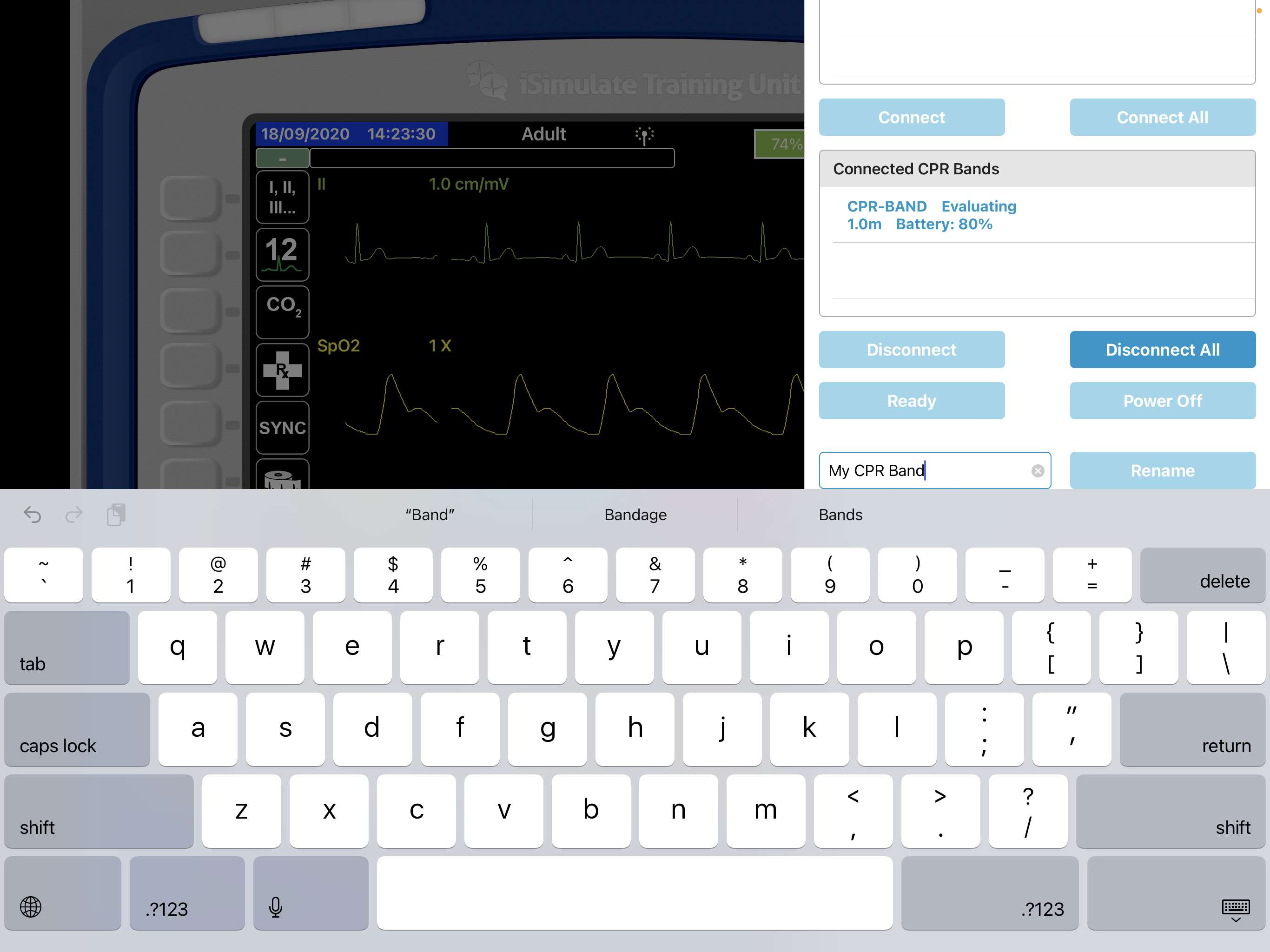

Wählen Sie das zu umbenennende CPR Band aus und geben Sie dann einen neuen Namen in das Feld 'Neuer Name' ein.
Tippen Sie dann auf Umbenennen.

CPR-Sensor in einem Übungsmodell verwenden

Wenn ein CPR-Sensor in einem Übungsmodell verwendet werden soll, muss er möglicherweise kalibriert werden. Die Bauart verschiedener Übungsmodelle macht dies erforderlich.

Montieren Sie den CPR-Sensor in den Clip und befestigen Sie den Sensor damit an einer geeigneten Stelle innerhalb des Übungsmodells.

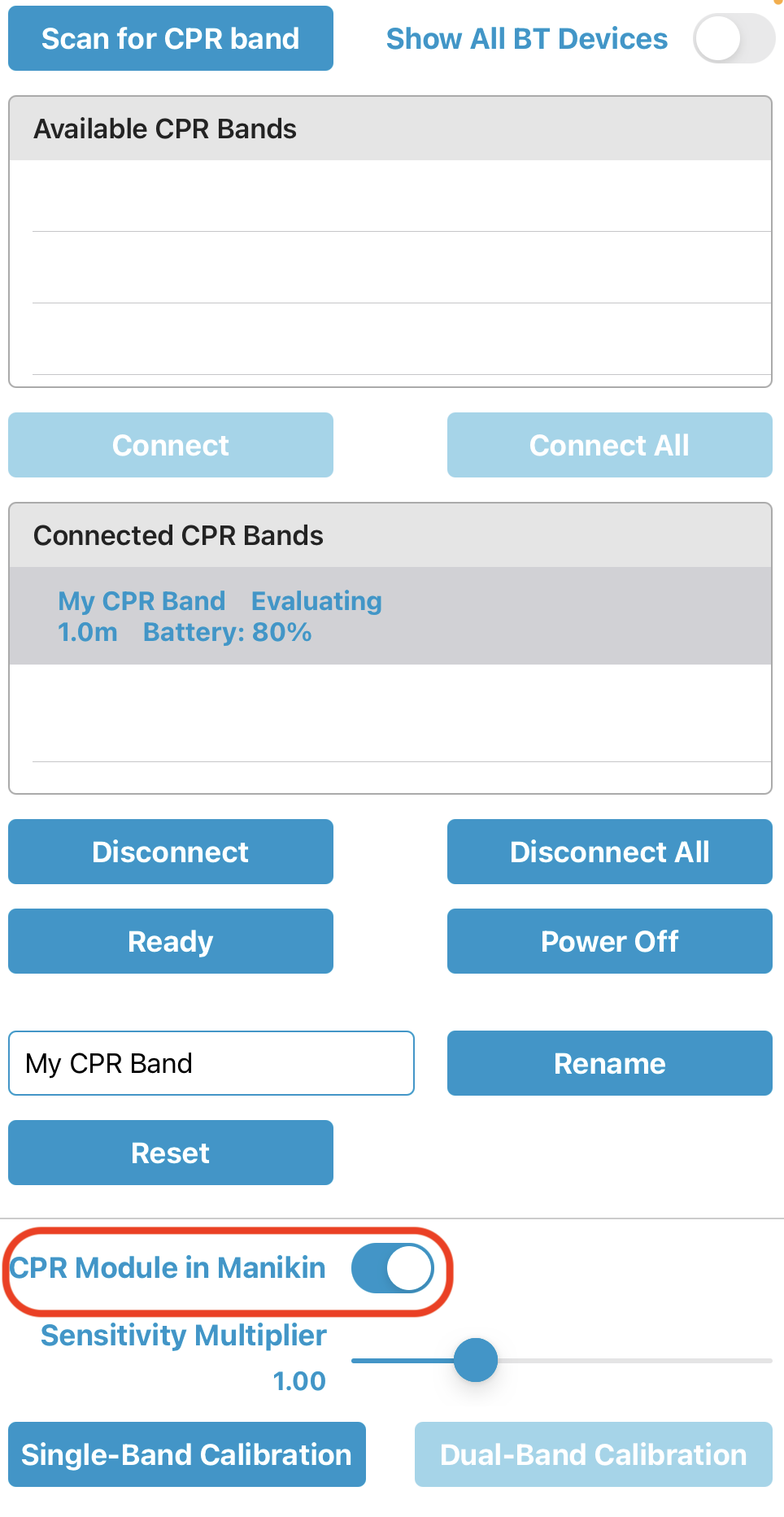

Wählen Sie 'CPR-Senor in einer Puppe'.

Single-Band Kalibrierung

Tippen Sie auf "Single-Band-Kalibrierung"

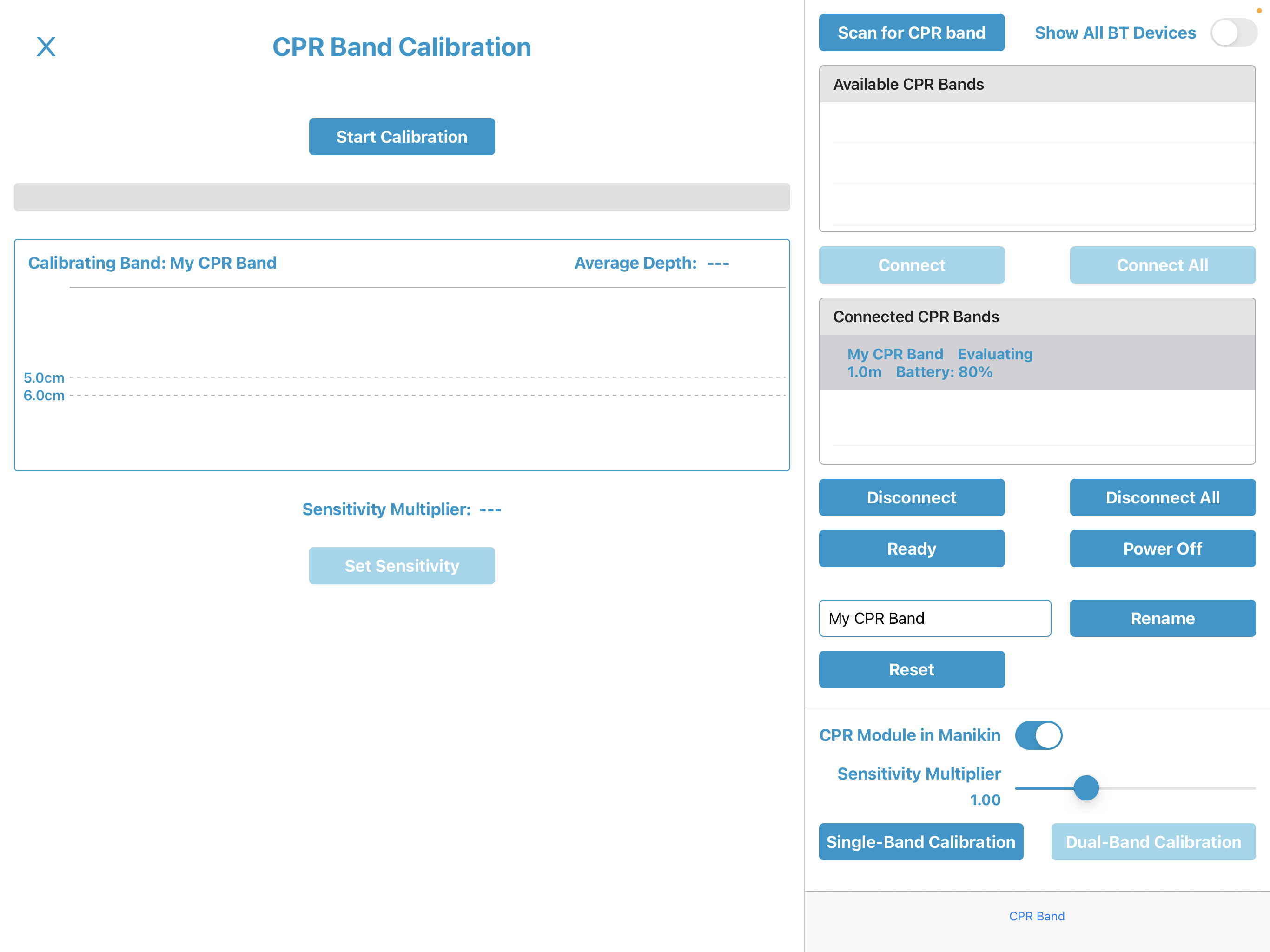

Das Menü "CPR Band Kalibrierung" wird angezeigt.

Sobald Sie "Start-Kalibrierung" gedrückt haben, beginnen Sie mit den Thoraxkompressionen auf dem Übungsmodell.

Vergewissern Sie sich, dass Sie 5-6cm tief komprimieren

Wenn die optimalen 5-6cm Eindrucktiefe nicht erreicht werden, muss eine Anpassung des Sensors (Wahl des Verstärkungsfaktors) erfolgen.

Wir empfehlen dann die Kalibrierung mindestens 3 Mal durchzuführen.

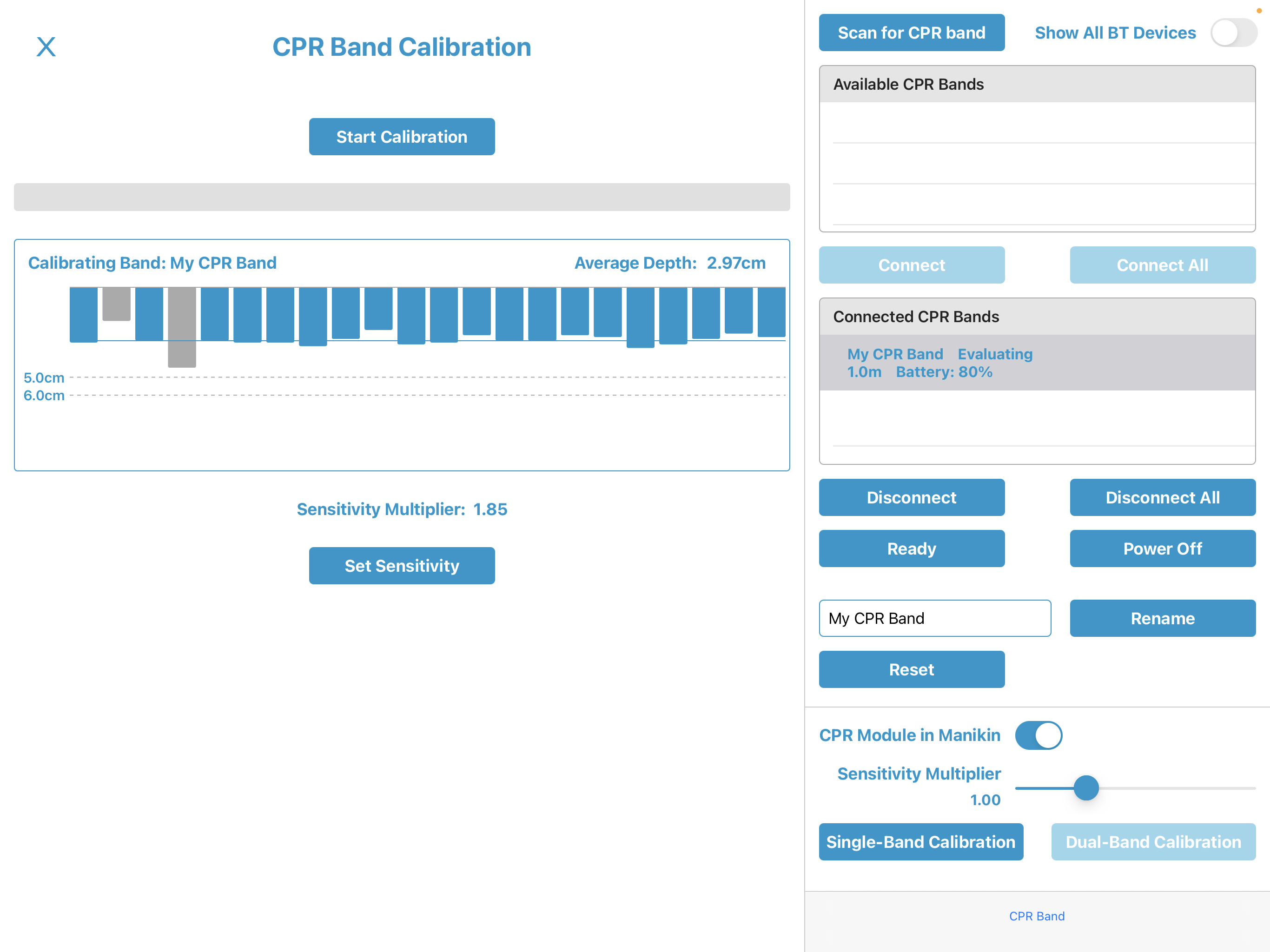

Im Beispiel unten, wurde ein Verstärkungsfaktor von 1,85 empfohlen.

Dual-Band-Kalibrierung

Um die Kalibrierung mit zwei Sensoren durchzuführen:

• Verbinden Sie 2 CPR-Sensoren
• Platzieren Sie einen Senor im CPR-Puck
• Platziere den anderen CPR-Sensor in der Übungspuppe
• Wähle "CPR-Modul in Manikin"
• Dual-Band-Kalibrierung auswählen.
• Plazieren Sie den CPR-Puck auf dem Übungsmodell
• Kalibrierung starten und Kompressionen beginnen
• Die Kompressionen beider CPR-Sensoren werden angezeigt und verglichen.

CPR-Feedback mit speziellen Benutzeroberflächen

Einige Defibrillatoren verfügen über spezielle Feedback-Anzeigen.

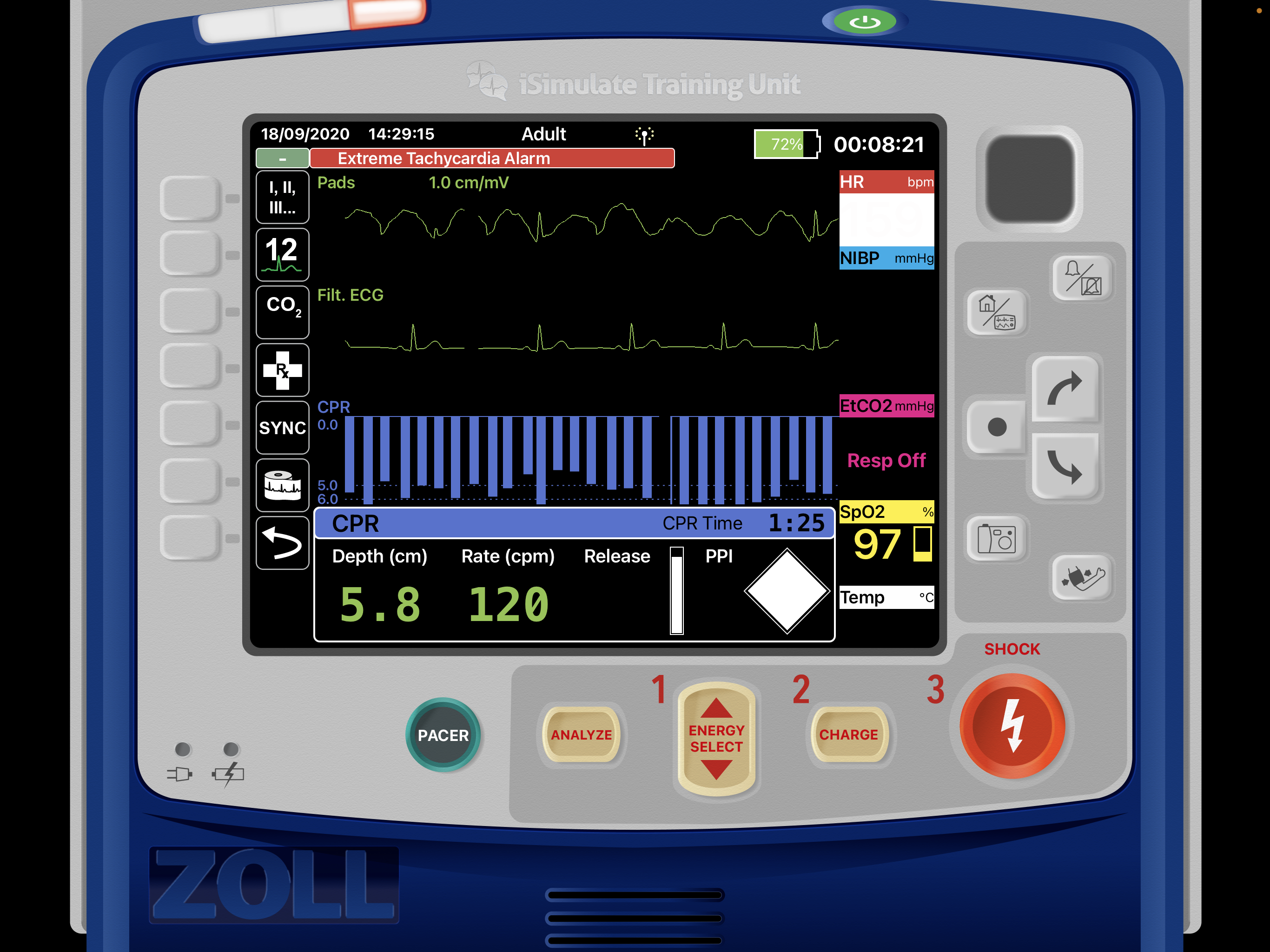

Im Beispiel unten sind die folgenden Anzeigen sichtbar

• See-Thru CPR
• Detaillierte Anzeige der Herzdruckmassage
• Kompressionstiefe
• Kompressionsfrequenz
• Entlastung
• PPI (Perfusionsleistungsindikator)
